實驗?zāi)康?/font>
探究通電螺線管外部的磁場分布；探究通電螺線管的磁場方向與哪些因素有關。
實驗原理
通電螺線管周圍存在磁場，其外部磁場分布與條形磁體的相似。通電螺線管的磁場方向與通電螺線管的繞線方向及通過的電流方向有關。
實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
電與磁實驗箱 |
直導線模塊 |
1 |
|
|
2 |
電與磁實驗箱 |
直角導線模塊 |
2 |
|
|
3 |
電與磁實驗箱 |
單端插座模塊 |
2 |
|
|
4 |
電與磁實驗箱 |
雙插座模塊 |
1 |
|
|
5 |
電與磁實驗箱 |
雙向兩檔開關模塊 |
1 |
|
|
6 |
電與磁實驗箱 |
通電螺旋管 |
1 |
|
|
7 |
電與磁實驗箱 |
迷你指南針 |
2 |
|
|
8 |
電與磁實驗箱 |
雙聯電池盒 |
1 |
|
|
9 |
電與磁實驗箱 |
紅黑香蕉導線 |
4 |
|
操作要點
通電相當于短路，不宜通電太長時間。
實驗步驟

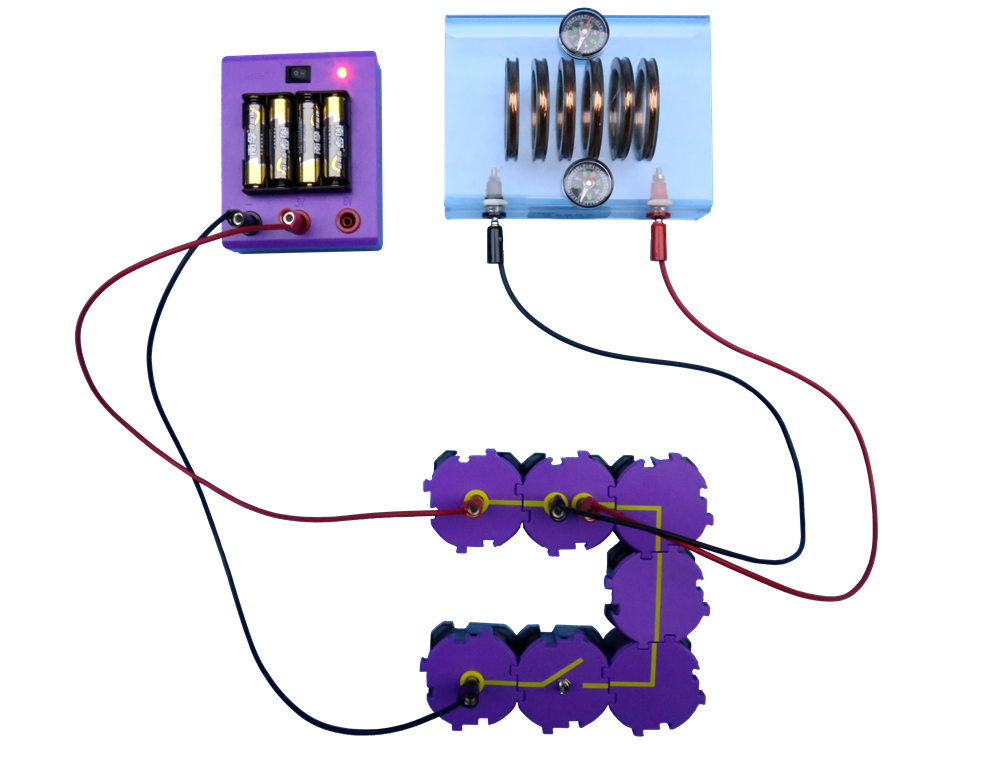

1、按照圖6.13-1 連接電路圖，實驗中可在螺線管中插入條型鐵增強磁性，在這個實驗我們還可以用增加電流使磁場增強。
圖6.13-1
2、接通開關，打開電源，逐漸增加電流，觀察螺線管內部小磁針指針變化。
3、改變電源方向，重復步驟2，記錄2。

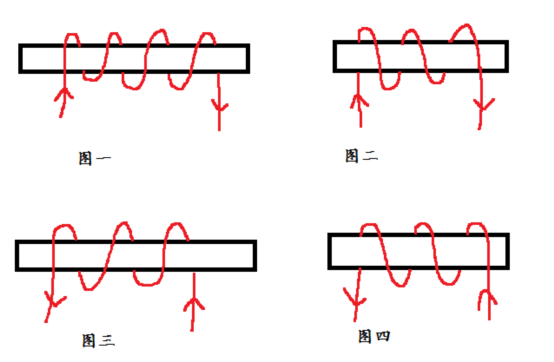

4、將螺線管變換方向，重復步驟2，記錄3。
5、同時改變電源和螺線管方向，記錄4。
6、關閉電源，收理器材。
