產品描述
實驗?zāi)康?/font>
用鐵粉和小磁針探究異名磁極間的磁感線分布。
實驗原理
當鐵粉撒在磁體周圍時，每個小鐵屑都被磁化，相當于一個個小磁針，小磁針在磁鐵周圍磁場的作用用有規則地排列，磁場的分布情況也被形象地顯示出來。

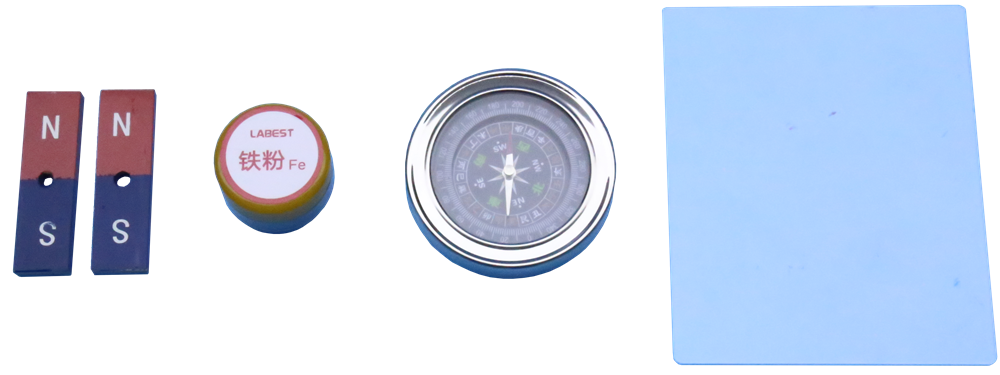

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
電與磁實驗箱 |
條形帶孔磁鐵 |
2 |
|
|
2 |
電與磁實驗箱 |
鐵粉 |
1 |
|
|
3 |
電與磁實驗箱 |
指南針 |
1 |
|
|
4 |
電與磁實驗箱 |
聚碳酸酯板 |
1 |
|
|
5 |
自備 |
A4紙 |
1 |
|
實驗步驟

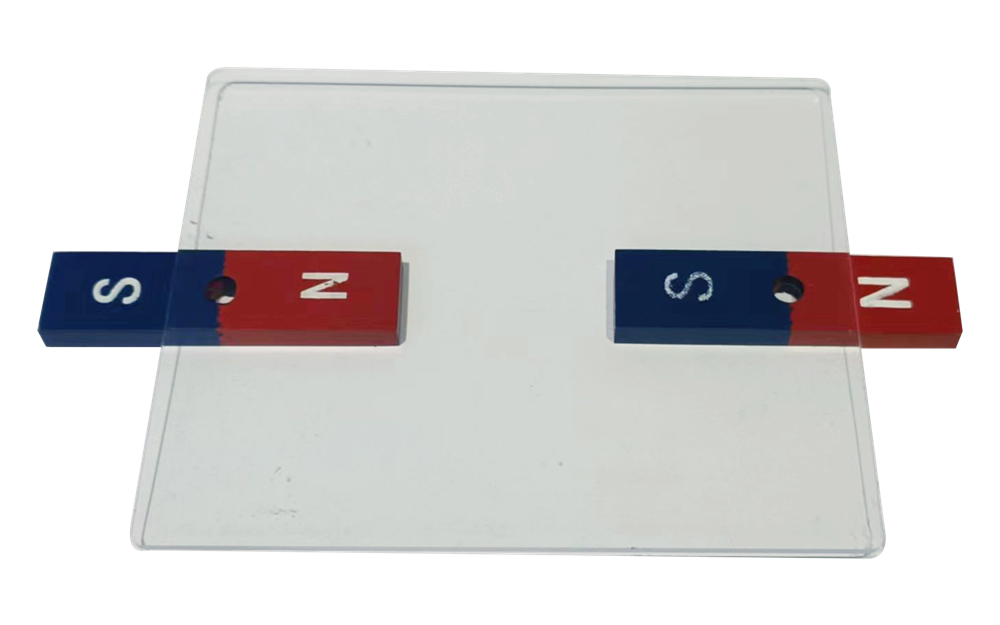

1、 將兩塊磁鐵相隔30mm，讓它們異名磁極（互相排斥）相對地放置在桌上如圖6.8-1。
圖6.8-1
2、 將聚碳酸酯板放在磁鐵上，將粗紙剪成和聚碳酸酯板一樣的大小，再將紙放在聚碳酸酯板上。
3、 從離紙面50mm的高度播撒鐵粉，直到磁感線清晰可見。
4、 從下面多次輕拍桌面，直到鐵粉排列成清晰的圖形，如圖6.8-2。
圖6.8-2
5、 搖晃鐵粉，用折疊的紙小心回收到塑料瓶內，移動聚碳酸酯板。
6、 將兩塊磁鐵中間的距離增加到100mm，并且按北-南的方向放置，如圖6.8-3所示。
圖6.8-3
7、移動指南針，按照指針顯示的方向不斷遠離磁極，指針旋轉的軌跡大致和磁感線一樣。多次重復此步驟，每次稍微改變一下磁極的起始位置。
實驗記錄
結果與討論
異名磁極間的磁感線分布有什么特點？
