探究串聯電路中各處電流的關系
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
知道串聯電路電流的特點，通過實驗感受記錄數據、分析數據及歸納總結的方法。
實驗原理
串聯電路中電流處處相等。

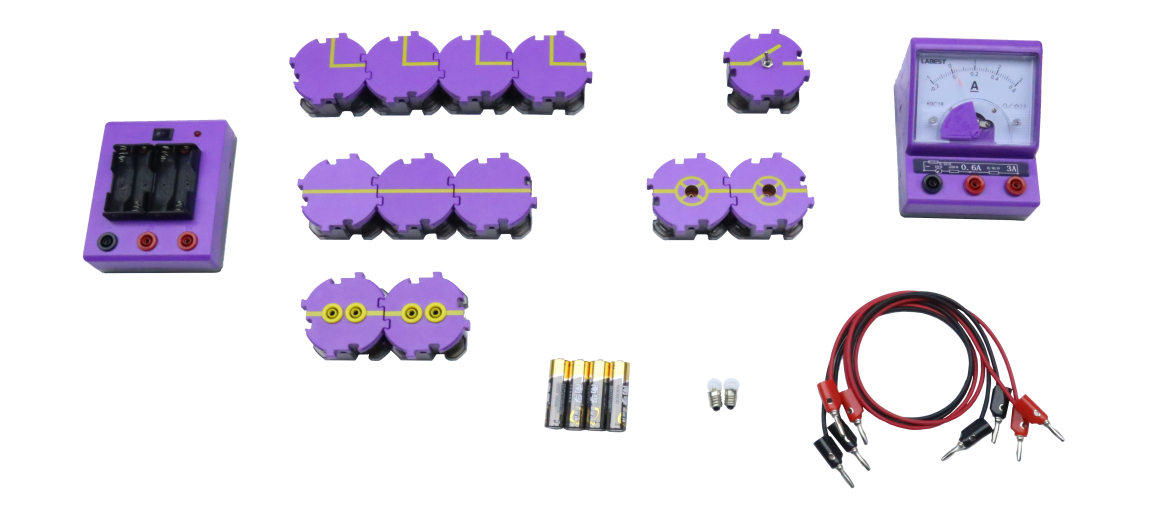

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
電學實驗箱 |
直線模塊 |
3 |
|
|
2 |
電學實驗箱 |
直角導線模塊 |
4 |
|
|
3 |
電學實驗箱 |
雙插座模塊 |
2 |
|
|
4 |
電學實驗箱 |
雙向兩檔開關模塊 |
1 |
|
|
5 |
電學實驗箱 |
小燈座模塊 |
2 |
|
|
6 |
電學實驗箱 |
小燈泡 |
2 |
|
|
7 |
電學實驗箱 |
紅黑香蕉導線 |
4 |
|
|
8 |
初中物理通用組合儀器箱 |
電流表 |
1 |
|
|
9 |
電學實驗箱 |
雙聯電池盒 |
1 |
|
操作要點
1、電流表要調零點。
2、所測電流不能超出量程，電流表遠離磁場。
實驗步驟
電路圖5.6-2

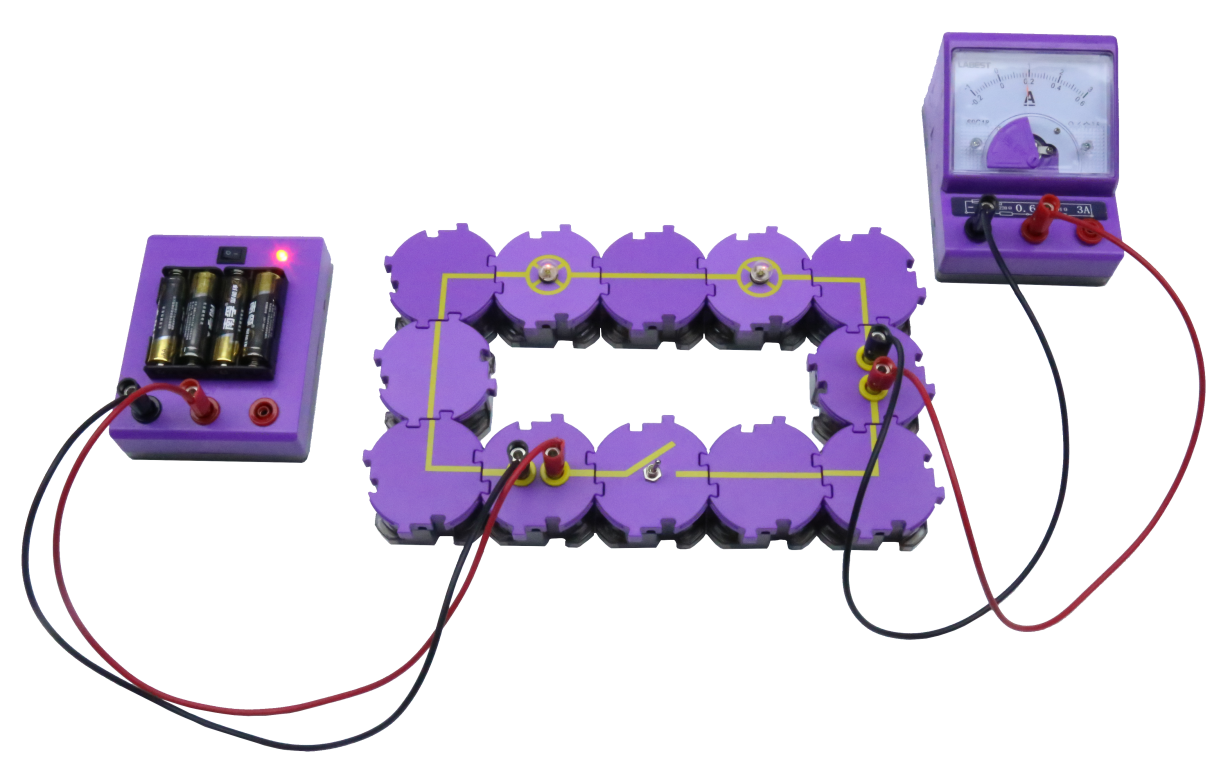

1、根據原理圖5.6-2連接實物圖電路，將兩個燈泡串聯在電路中。
2、使用電池盒3V，閉合開關后，此時觀察A點電流記錄表格1；更換電池盒6V，閉合開關后，觀察A點電流記錄表格1。
3、斷開開關，將電流表連接到B 點，閉合電路，觀察B點電流記錄表格1。
4、同步驟3 觀察C點電流記錄表格1，并將以上操作出現的問題寫下來。
5、實驗完畢，關閉電源，整理器材。
實驗記錄
記錄1：
表格1：
|
序號 |
A 點電流 IA/A |
B 點電流 IB / A |
C 點電流 IC / A |
|
1 |
|
|
|
|
2 |
|
|
|
|
3 |
|
|
|
結果與討論
串聯電路中通過各用電器的電流之間有怎樣的關系？
