產品描述

實驗?zāi)康?/font>

學會正確使用電流表測電流，認識電流測量在電學實驗中的重要作用。

實驗原理

電流表與被測用電器串聯，當電流流過表內線圈時，電流受到表內磁場作用力而使指針發生偏轉從而測出電流大小。

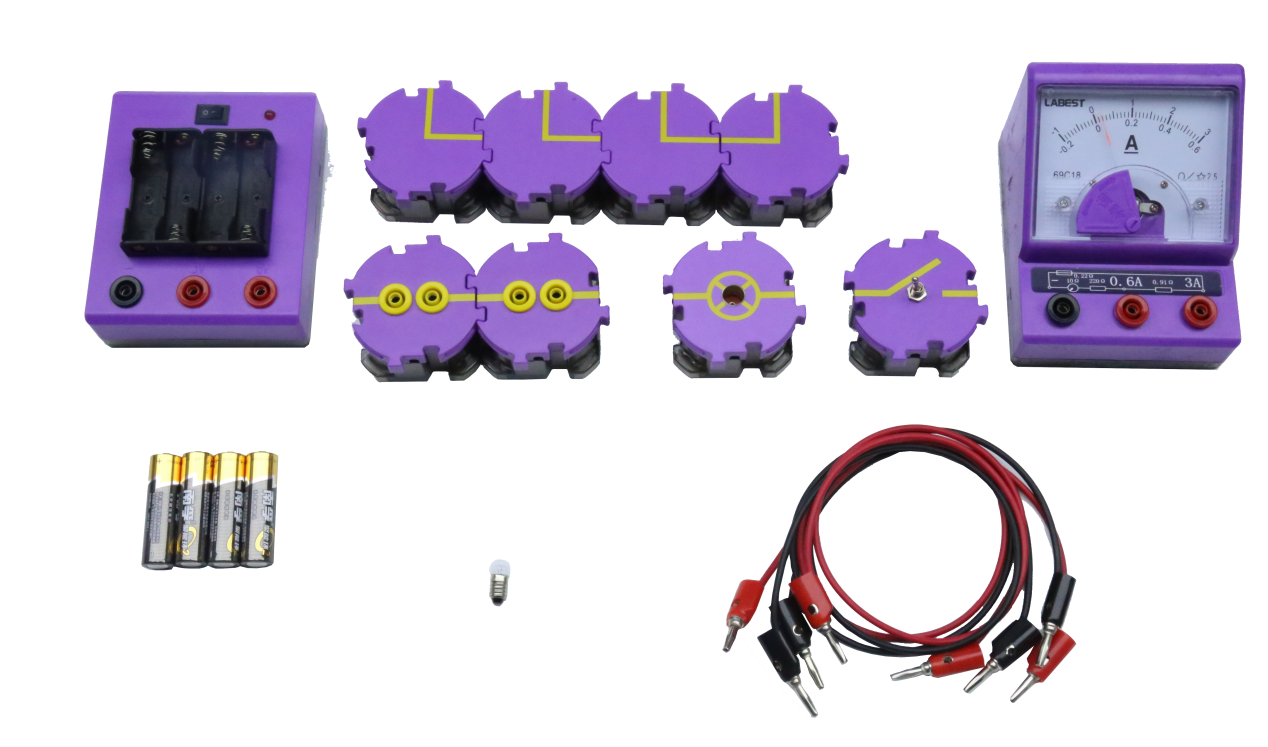

實驗器材

序號	實驗箱名稱	器材名稱	數量	備注
1	電學實驗箱	雙向兩檔開關模塊	1
2	電學實驗箱	直角導線模塊	4
3	電學實驗箱	雙插座模塊	2
4	電學實驗箱	小燈座模塊	1
5	電學實驗箱	紅黑香蕉導線	4
6	電學實驗箱	小燈泡	1
7	初中物理通用組合儀器箱	電流表	1
8	電學實驗箱	雙聯電池盒	1

操作要點

1、實驗前觀察電流表的指針是否在零刻度，如果不在需要調零。

2、實驗前應檢查電流表是否串接在電路中，如果誤將電流表和用電器并聯在電路中，那么測量的就不是用電器的電流，而且容易損壞電流表。

3、閉合電路前檢查電流表方向是否接錯。

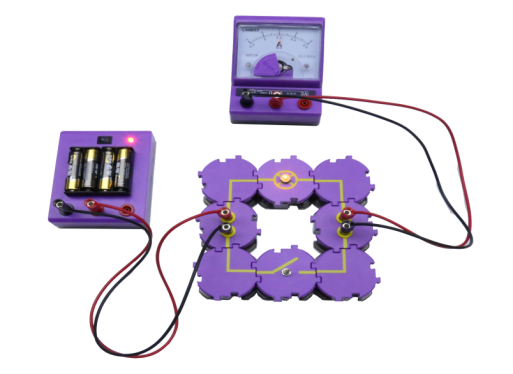

實驗步驟

一、電流表的連接：

1、電流表必須和被測的用電器串聯在電路中。

2、電流必須從電流表的紅色接線柱（或標識“+”號）流進，從黑色接線柱（或標識“-”號）流出。

3、不要超過電流表的量程。學生用電流表有兩種量程，先估測電流大小，在不確定電流大小時，一般先接大量程。電路接好后，先試觸電鍵，觀察電流表指針的偏轉方向是否正確，角度是否過大，再閉合電鍵。當電流小于3A，大于0.6A 時，接線柱“-”和接線柱“3A”連入電路；當小于0.6A時，接線柱“-”和接線柱“0.6A”連入電路。

4、由于電流表內阻很小，在任何情況下都不能把電流表直接連接到電源的兩級上和超過電流表量程工作。

二、電流表的讀數：

1、明確所選電流表的量程。

2、確定電流表的分度值，即表盤的小格代表電流的大小。當“-”接線柱和“0.6”接線柱連入電路時，電流表的量程為 ____～____A，分度值為 ____A。當“-”接線柱和“3”接線柱連入電路時，電流表的量程為____～____A，分度值為 ____ A。如右圖所示中，該電流表接在“-”接線柱和“0.6”接線柱上，此時電流表讀數____A。
