帶四個滑輪的滑輪組
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
探究并了解滑輪組的工作特點及作用。
實驗原理
滑輪組是由一個定滑輪和一個動滑輪或幾個定滑輪和幾個動滑輪組成的。本實驗中探究由兩個定滑輪和兩個動滑輪組成的滑輪組的作用。

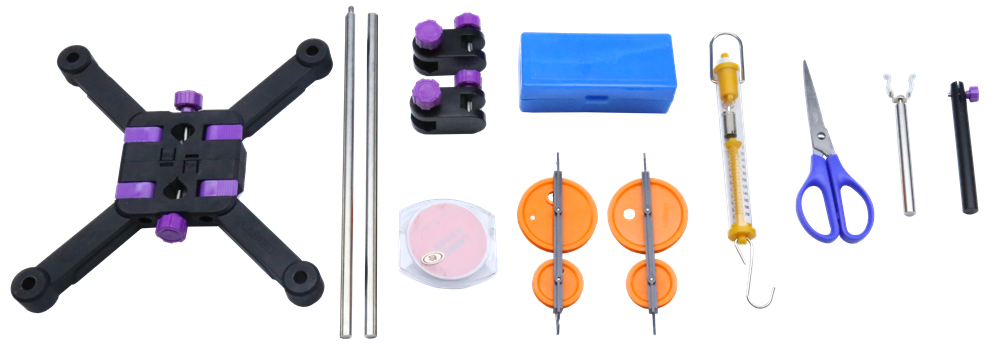

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
簡單機械實驗箱 |
X型支座 |
1 |
|
|
2 |
簡單機械實驗箱 |
600mm支撐桿-公桿 |
1 |
|
|
3 |
簡單機械實驗箱 |
600mm支撐桿-母桿 |
1 |
|
|
4 |
簡單機械實驗箱 |
雙向轉接頭 |
2 |
|
|
5 |
簡單機械實驗箱 |
釣魚線 |
1 |
|
|
6 |
簡單機械實驗箱 |
槽碼組 |
1 |
|
|
7 |
簡單機械實驗箱 |
圓筒測力計2N |
1 |
|
|
8 |
初中物理通用組合儀器箱 |
剪刀 |
1 |
|
|
9 |
簡單機械實驗箱 |
大小滑輪組 |
2 |
|
|
10 |
簡單機械實驗箱 |
圓筒測力計夾帶桿 |
1 |
|
|
11 |
簡單機械實驗箱 |
滑輪桿 |
1 |
|
實驗步驟
實驗一
1、用長大約110cm 的魚線與定滑輪的上鉤相連。如圖（圖6.6-2 ）所示，將線穿過4個滑輪，在自由端系一個圈，并鉤在測力計鉤上。
2、用圓筒測力計測定雙滑輪的重力Fr，并記錄值。在滑輪組上掛50g 槽碼（槽碼放置架10g+2個20g槽碼）。
3、用100，150，200g 質量的負載，重復測量力。將所有的測量值填入表中。

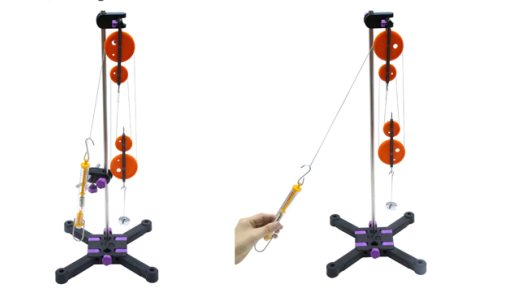

圖6.6-2 圖6.6-3
表1：Fr= N
|
m/g |
F/N |
Fm/N |
Fg/N |
|
50 |
|
|
|
|
100 |
|
|
|
|
150 |
|
|
|
|
200 |
|
|
|
實驗二
1、如圖6.6-3所示安裝實驗裝置，用總重150g 的負載裝載滑輪組，調整線的位置使槽碼剛好與桌面接觸（此時桌面對重物的支持力為零）。
2、在裝置的特定點，例如跟測力計相連的線與滑輪相切的位置，將線打個結。拉動魚線，直到負載到達一定位置，然后像前面一樣在裝置的相同點將線打個結。
3、 讀出測力計讀數F、 兩個結間的線長（力的方向上移動的距離Sf）和負載移動的距離St。 將所有測量值填入下表。
表2
|
m/g |
Fg/N |
St/cm |
Sf/cm |
St/Sf |
F/N |
|
150 |
|
|
|
|
|
4、實驗完畢，整理收納實驗器材。
結果與討論
1、根據記錄的數據，通過計算完成表1和表2。
2、直接提升重物和用滑輪提升重物，哪個更容易？
3、這個滑輪組有幾個定滑輪和幾個動滑輪？
4、實驗二中，力的方向上移動的距離與負載移動的距離是否一樣？
5、比較實驗二中F ? Sf和 Fg ? St的值，你注意到了什么？
F ? Sf= Ncm； Fg ? St= Ncm
6、在某一個滑輪組中，所需的拉力是負載的1/6，這對力距/負載距離是多大？這樣的滑輪組至少有多少個滑輪？
