研究定滑輪和動滑輪的特點

關鍵詞：

產品分類：

E-MAIL：

產品描述

實驗?zāi)康?/font>

知道定滑輪、動滑輪的工作特點，學會組裝定滑輪和動滑輪并使用。

實驗原理

定滑輪可以看作無數根繞固定點轉動的等臂杠桿，不省力，但能改變用力方向；動滑輪可以看作動力臂是阻力臂兩倍的省力杠桿。

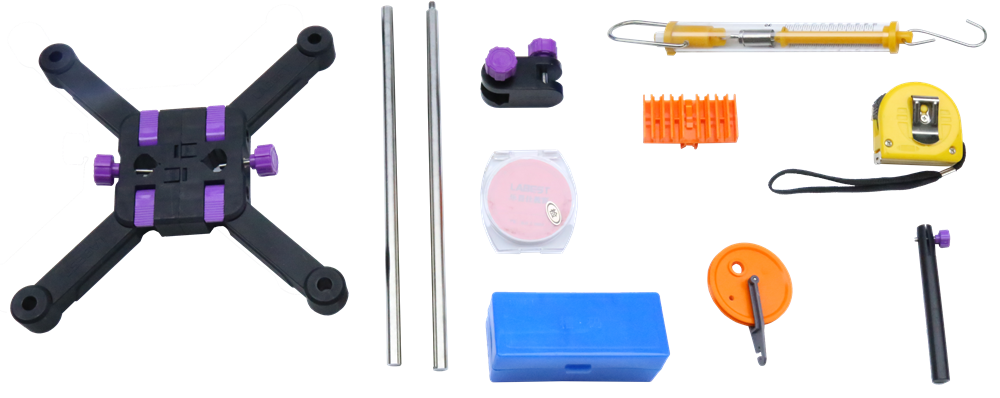

實驗器材

序號	實驗箱名稱	器材名稱	數量	備注
1	簡單機械實驗箱	X型支座	1
2	簡單機械實驗箱	600mm支撐桿-公桿	1
3	簡單機械實驗箱	600mm支撐桿-母桿	1
4	簡單機械實驗箱	多向轉接頭	1
5	簡單機械實驗箱	釣魚線	1
6	簡單機械實驗箱	槽碼組	1
7	簡單機械實驗箱	圓筒測力計2N	1
8	初中物理通用組合儀器箱	多功能卡夾	1
9	初中物理通用組合儀器箱	卷尺	1
10	簡單機械實驗箱	大單滑輪	1
11	簡單機械實驗箱	滑輪桿	1

實驗步驟

一、設計實驗

通過比較直接提起重物與利用定滑輪或動滑輪提起重物時所用力的大小和方向，來研究定滑輪和動滑輪的工作特點。

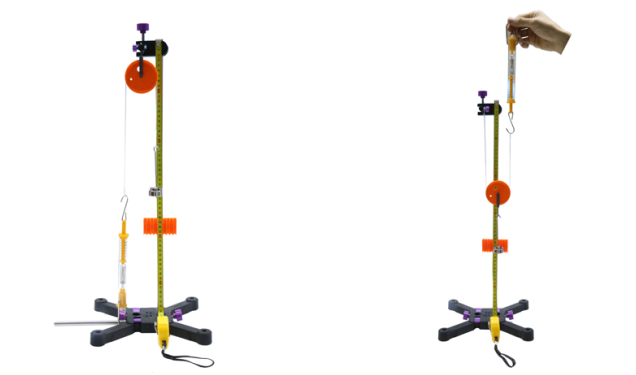

圖6.4-2 圖6.4-3

二、實驗探究

1、直接提升槽碼

（1）將圓筒測力計豎直放置后調零。在圓筒測力計掛槽上懸掛槽碼，測出槽碼的重力 G。

（2）手握圓筒測力計上端圓環勻速向上提升槽碼，測出所施加的拉力 F。

2、使用定滑輪勻速提升槽碼

（1）如圖6.4-2所示，將定滑輪和卷尺固定在X型支座支撐桿上。細線繞過定滑輪凹槽，兩端分別掛上槽碼和圓筒測力計掛槽。手握測力計豎直向下拉，使槽碼勻速提升 h，讀出此時測力計的示數 F。同時記錄槽碼移動的距離 h 和測力計移動的距離 s。將測量數據填入實驗數據表“定滑輪 1”一欄。

（2）測力計斜向下倒置后調零。重復步驟（1），測力計斜向下拉，使槽碼勻速提升相同高度 h。將測量數據填入實驗數據表“定滑輪 2”一欄。

（3）測力計水平放置后調零。重復步驟（1），測力計水平向外拉，使槽碼勻速提升相同高度 h。將測量數據填入實驗數據表“定滑輪 3”一欄。

3、使用動滑輪勻速提升槽碼

如圖（6.4-3）所示，將動滑輪和卷尺固定在X型支座支撐桿上。細線繞過動滑輪凹槽，一端固定，另一端掛在彈簧測力計掛鉤上。鉤碼掛在動滑輪的軸上，手握彈簧測力計豎直向上拉，勻速提升鉤碼相同高度 h，讀出此時測力計的示數 F。同時記錄鉤碼移動的距離h 和測力計移動的距離s，將測量數據填入實驗數據表“動滑輪”一欄。

4、實驗結束，整理器材。

使用的滑輪	槽碼的重力G/N	拉力F方向	拉力F/N	槽碼向上移動的距離h/m	測力計移動的距離S/m	重物移動方向	特點
定滑輪1
定滑輪2
定滑輪3
動滑輪
