實驗?zāi)康?/font>
探究單邊杠桿的平衡條件。
實驗原理
將作用在不同點的力與彈簧秤放在杠桿的同一端，杠桿平衡時仍然滿足平衡條件：動力×動力臂 = 阻力×阻力臂。

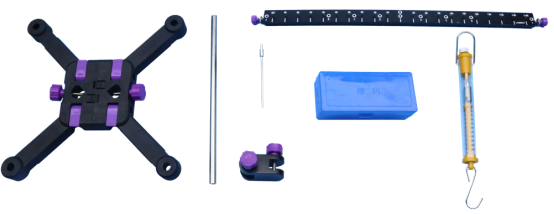

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
簡單機械實驗箱 |
X型支座 |
1 |
|
|
2 |
簡單機械實驗箱 |
250mm支撐桿 |
1 |
|
|
3 |
簡單機械實驗箱 |
杠桿軸 |
1 |
|
|
4 |
簡單機械實驗箱 |
雙向轉接頭 |
1 |
|
|
5 |
簡單機械實驗箱 |
槽碼組 |
1 |
|
|
6 |
簡單機械實驗箱 |
圓筒測力計2N |
1 |
|
|
7 |
簡單機械實驗箱 |
杠桿尺套件 |
1 |
|
實驗步驟
1、質量m =100g 的槽碼掛在杠桿右邊的10 標記處，向上拉右邊10 標記處的圓筒測力計來移動杠桿，使它處于水平位置，槽碼依次掛在杠桿右邊7，5，3和1 標記處，并讀取每個位置的測量值，將測量值填入表1。
2、將總質量m =50g 的槽碼掛在杠桿右邊的5 標記處，向上拉右邊10 標記處的圓筒測力計來移動杠桿，是它處于水平位置。移動圓筒測力計使它依次在杠桿右邊8，6，4 和2 標記處，并測量圓筒測力計在每個位置的力F，并將測量值填入表2。

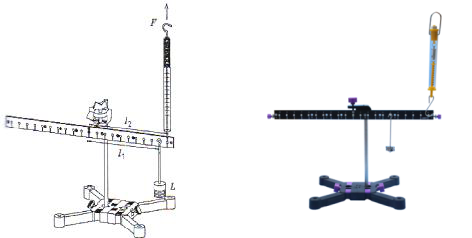

圖6.3-2
實驗記錄
表1：m=100g Fg= N
|
槽碼位置 |
測力計位置 |
F/N |
L2/cm |
F×L2/N·cm |
L1/cm |
Fg×L1/N·cm |
|
10 |
10 |
|
|
|
|
|
|
7 |
10 |
|
|
|
|
|
|
5 |
10 |
|
|
|
|
|
|
3 |
10 |
|
|
|
|
|
|
1 |
10 |
|
|
|
|
|
表2：m=50g Fg= N
|
槽碼位置 |
測力計位置 |
F/N |
L2/cm |
F×L2/N·cm |
L1/cm |
Fg×L1/N·cm |
|
5 |
10 |
|
|
|
|
|
|
5 |
8 |
|
|
|
|
|
|
5 |
6 |
|
|
|
|
|
|
5 |
4 |
|
|
|
|
|
|
5 |
2 |
|
|
|
|
|
結果與討論
1、根據已記錄的實驗數據完成表1和表2。
2、分析表1和表2中的數據，你注意到了什么？用文字表達觀察到的事實，并用公式表示。
3、在己定條件下，力怎么變化？變大還是變?。客瓿杀砀?。
|
負載上Fg |
負載力臂L1 |
力臂L2 |
力F |
|
常數 |
變小 |
常數 |
|
|
常數 |
常數 |
變小 |
|
|
變小 |
常數 |
常數 |
|
4、將30g的負載放在杠桿右邊6標記處。
（1）將圓筒測力計也掛在這個標記處，使杠桿處于平衡位置。
（2）顯示的力是多大？
