實驗?zāi)康?/font>
1、會正確組裝、調節和使用杠桿，會正確測量力和力臂。
2、探究杠桿的平衡條件。
實驗原理
杠桿的平衡條件：動力×動力臂 = 阻力×阻力臂。

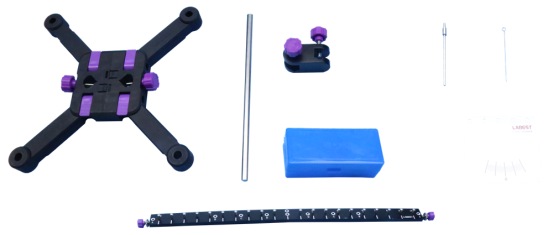

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
簡單機械實驗箱 |
X型支座 |
1 |
|
|
2 |
簡單機械實驗箱 |
250mm支撐桿 |
1 |
|
|
3 |
簡單機械實驗箱 |
雙向轉接頭 |
1 |
|
|
4 |
簡單機械實驗箱 |
槽碼組 |
1 |
|
|
5 |
簡單機械實驗箱 |
杠桿尺套件 |
1 |
|
|
6 |
簡單機械實驗箱 |
杠桿軸 |
1 |
|
|
7 |
簡單機械實驗箱 |
指針 |
1 |
|
|
8 |
簡單機械實驗箱 |
杠桿角度盤 |
1 |
|
實驗步驟
1、將杠桿的中心點支在支架上，使杠桿能繞杠桿軸自由轉動。如下圖所示。
2、調節杠桿兩端的平衡螺母，使杠桿處于水平平衡狀態。
3、在杠桿兩側分別掛上不同數量的鉤碼，移動鉤碼的位置，使杠桿重新在水平位置平衡。此時杠桿兩側受到的作用力等于各自鉤碼所受的重力。
4、設右側鉤碼對杠桿施加的力為動力F1，左側鉤碼對杠桿施加的力為阻力 F2；測出杠桿平衡時的動力臂L1和阻力臂L2；把F1、F2、L1、L2的數值填入實驗數據表一。
5、改變動力F1和動力臂L1的大小，相應調節阻力 F2和阻力臂L2， 再做幾次實驗，并把數據填入實驗數據表一。
6、實驗完畢，整理收納實驗器材。
實驗數據表一
|
實驗次數 |
動力F1/N |
動力臂L1/m |
阻力F2/N |
阻力臂L2/m |
|
1 |
|
|
|
|
|
2 |
|
|
|
|
|
3 |
|
|
|
|
|
4 |
|
|
|
|
結果與討論
1、實驗結果表明：力臂越長，所需的力越?。涣Ρ墼蕉?，所需的力越大。猜想兩者之間可能存在怎樣的關系。
2、對實驗數據表一中的數據進行分析，通過加、減、乘、除等運算，嘗試找出它們之間的關系，提出“杠桿的平衡條件”的假設。根據假設，完善實驗數據表二。
實驗數據表二
|
實驗次數 |
動力F1/N |
動力臂L1/m |
動力×動力臂F1L1/(N·m） |
阻力 F2/N |
阻力臂L2/m |
阻力×阻力臂F2L2/(N·m） |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
|
4 |
|
|
|
|
|
|
3、杠桿的平衡條件：_____________________________________。
