實驗目的

探究影響安培力的因素。

實驗原理

以電流強度為I的長度為L的直導線，置于磁感應強度為B的均勻外磁場中，則導線受到的安培力的大小為F=IlBsinα，力為F，電流I，導線長度l，磁感應強度B，磁場方向與電流方向夾角α。

安培力實驗器、X型支座套件、微力傳感器、電流傳感器、數據線、紅黑香蕉導線、4mm轉2mm香蕉插頭線、滑動變阻器、計算機和樂百仕數字化軟件。

圖1 實驗裝置圖

通電導線在磁場中受到的安培力大小與導線電流的關系

1、按圖搭建實驗裝置。

2、用Type-C線將電流和微力傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，打開樂百仕數字化軟件對微力和電流進行調零，將4mm轉2mm香蕉插頭線接在線圈外圍兩個插座里。

3、在圖表區右鍵選擇圖表屬性，設置X軸數據列上為電流I，設置Y軸數據列上為微力F，點擊手動采集，將電源打到1.5V，點擊記點，依次將電源打到3V、6V、9V、12V分別記點，如圖。

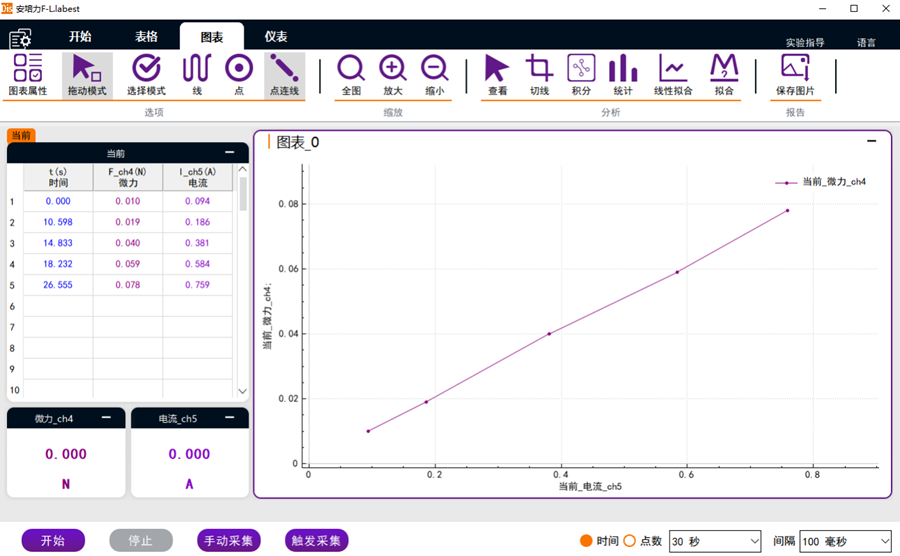

圖2 “電流I-力F”曲線圖

4、點擊工具欄中的擬合，在跳出的對話框選擇正比，點擊確定，如圖通過曲線得知安培力和通過導線的電流成正比。

圖3 “電流I-力F”曲線擬合圖

5、運用控制變量法，改變電流大小、導線長度和磁場方向與電流方向的夾角來探究和安培力的關系。

注意：電路中電流不能太大或長時間使用，容易損壞實驗器，可接入滑動變阻器控制電流大小。
