組合透鏡的光徑
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
研究不同的透鏡組合后對光路的影響。
實驗原理
平行光穿過不同的透鏡組合，根據光的折射定律透過透鏡。根據入射光與折射光，我們可以探究不同的組合透鏡對折射的影響。
實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
光學實驗箱 |
五線激光光源 |
1 |
|
|
2 |
光學實驗箱 |
凸透鏡玻璃磚 |
2 |
|
|
3 |
光學實驗箱 |
凹透鏡玻璃磚 |
1 |
|
|
4 |
光學實驗箱 |
半圓玻璃磚 |
1 |
|
|
5 |
光學實驗箱 |
紅黑香蕉導線 |
2 |
|
|
6 |
光學實驗箱 |
繪圖套尺 |
1 |
|
|
7 |
|
移動式多功能電源 |
1 |
|
|
8 |
|
A4紙 |
1 |
自備 |

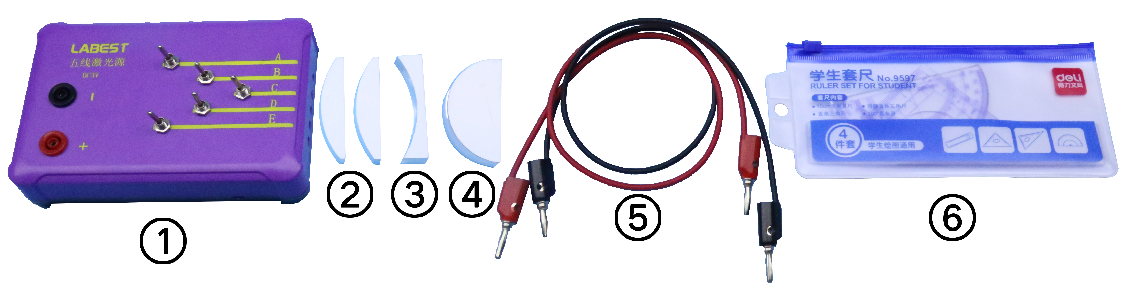

圖10.23-1
操作要點
1、透鏡的平面正好順著垂直線。
2、移動激光源過程中，透鏡的位置不能改變。
實驗步驟
1、在A4紙的中間畫兩條相互垂直的直線，交點標記為 M ，以此水平直線作為透鏡的主光軸。用尺子在豎直的直線上標記距離M 點3cm 的上下兩處位置。
2、把平凸透鏡放在交叉的一條直線上，透鏡的光心處于交點上，把五線激光光源放在A4紙上，連接并打開移動式多功能電源。
3、使光源距離透鏡前方，中間的光束正好沿著光軸入射，通過改變五線激光光源的位置使沿著不同方向射向透鏡的中心M處，觀察光束穿過透鏡的過程。

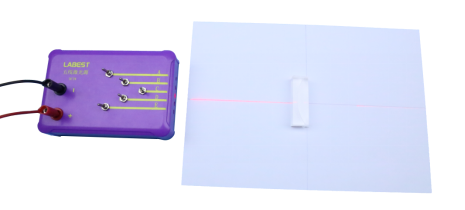

圖10.23-2
4、分別用表格中所列組合透鏡代替平凸透鏡，重復實驗，觀察光束的光徑；

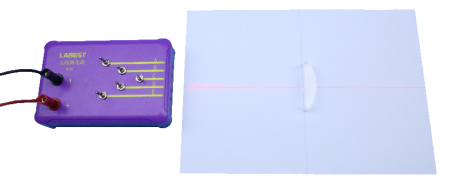

圖10.23-3
5、切斷電源，整理儀器。
實驗記錄
將觀察到的現象填入下面的表格中。
|
序號 |
組合透鏡 |
光束的光徑 |
焦點的位置 |
|
1 |
|
|
|
|
2 |
|
|
|
|
3 |
|
|
|
|
4 |
|
|
|
|
5 |
|
|
|
|
6 |
|
|
|
實驗結論
