影子（本影和半影）

關鍵詞：

產品分類：

E-MAIL：

產品描述

實驗目的

探究影子的形成，本影與半影的形成等。

實驗原理

光在均勻介質中沿直線傳播。當光在傳播過程中遇到不透明物體時，部分光線會被物體吸收或反射，沒被物體擋到的光線繼續前進，在物體后方會有一個黑暗區域，這個黑暗區域就是影子。不透明體遮住光源時，如果光源是比較大的發光體，所產生的影子就有兩部分，完全暗的部分叫本影，半明半暗的部分叫半影。

假如把一個橡皮放在桌上，旁邊有一個光源，茶葉筒就會投下清晰的影子。如果在橡皮旁邊有兩個光源，就會形成兩個相疊而不重合的影子。兩影相疊部分完全沒有光線射到，是全黑的，這就是本影；本影旁邊只有一個光源可照到的地方，就是半明半暗的半影。如果有更多的光源，本影部分就會逐漸縮小，半影部分會出現很多層次。物體在電燈光下能生成由本影和半影組成的影子，也是這個道理。

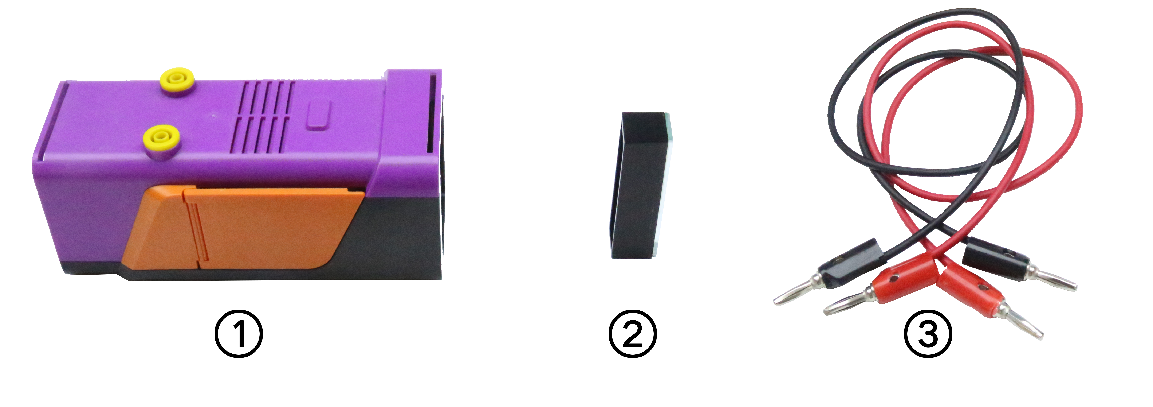

實驗器材

序號	實驗箱名稱	器材名稱	數量	備注
1	光學實驗箱	光源燈箱	1
2	光學實驗箱	平面鏡	1
3	光學實驗箱	紅黑香蕉線	2
4		移動式多功能電源	1
5		A4白紙	1	自備
6		不透明物體	1	自備
7		透明物體	1	自備

圖10.12-1

操作要點

1、在實驗過程中，物體的位置不能移動。

2、燈箱若長時間工作溫度會升高，避免觸碰。

實驗步驟

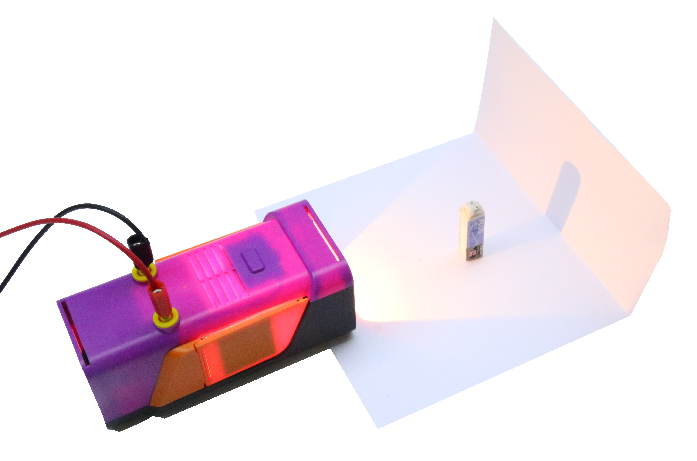

1、在A4紙四分之一處沿直線折疊，使較小的一部分垂直于桌面，形成一個垂直的光屏，在紙的邊緣放置燈箱。

2、連接燈箱電源（交流12V），打開開關；在紙上距燈箱約10cm處放置不透明物體（橡皮擦），觀察并記錄物體后方直角屏上的現象。

圖10.12-2

3、移動物體靠近燈箱，觀察并記錄現象；再移動物體遠離燈箱，觀察并記錄現象。

4、在紙上距燈箱約10cm處放置透明物體（透明紙），觀察并記錄物體后方直角屏上的現象。

圖10.12-3

5、將不透明物體（橡皮擦）再次放在紙上距燈箱10cm處，畫下其輪廓，并畫出其后方的陰影區域。打開燈箱右側的擋片，并將平面鏡放置于如圖所示位置，即增加一個光源。觀察并記錄物體后方及直角屏上的現象。

6、實驗結束，關閉電源。

實驗記錄

照明光源	被照明物體	直角屏上的現象
只是用燈箱前端光源	離燈箱距離10cm的橡皮擦
	離燈箱距離小于10cm的橡皮擦
	離燈箱距離大于10cm的橡皮擦
	透明紙
使用雙光源（加平面鏡）	離燈箱距離10cm的橡皮擦
