產品描述
實驗?zāi)康?/font>
觀察簡單的與、或、非門電路的工作情況，掌握其工作原理。
實驗原理
實驗器上條件a\b\c用開關接通定義為 1，斷開定義為 0，用數字表示各種控制條件和控制結果。
實驗器材
與或非邏輯門儀器、電壓傳感器、紅黑香蕉導線、數據采集器、數據線、學生電源、計算機和樂百仕數字化軟件等。
實驗步驟
一、與門電路
圖1實驗裝置圖
1、按圖搭建實驗裝置，定義開關接通為1，斷開為0，紅燈亮和傳感器有數值，紅燈不亮或電壓傳感器無數值為0，學生電源設置直流12V，條件C一直處于連接狀態。
2、打開樂百仕數字化軟件，將表格區和圖表區最小化，只顯示儀表區如下圖。

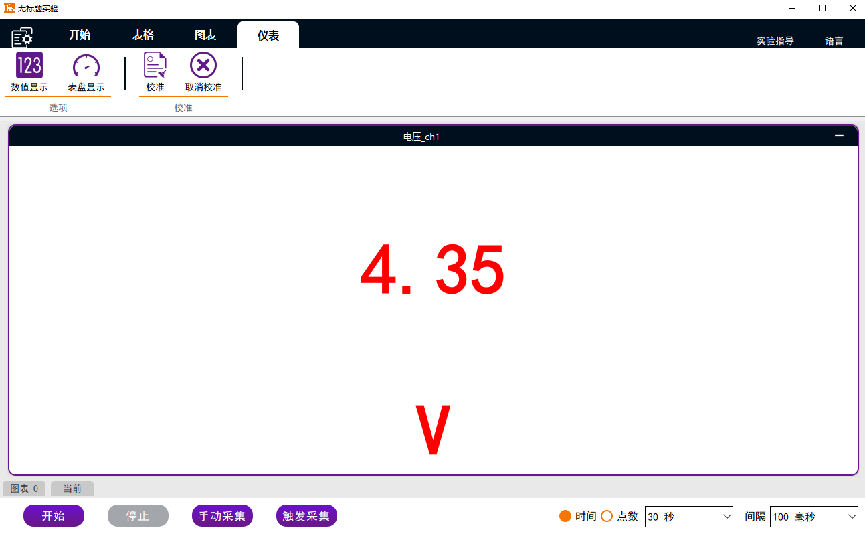

圖2 電壓儀表顯示
3、將開關打到與門位置，將電壓傳感接到“與輸出”和“接地”上，按以下條件進行實驗，觀察紅燈亮和傳感器有數值。
|
輸 |
入 |
輸出 |
|
條件A |
條件B |
電壓傳感器 |
|
1 |
0 |
0 |
|
0 |
1 |
0 |
|
1 |
1 |
4.35 |
|
0 |
0 |
0 |
二、或門電路
1、按圖55.1實驗裝置圖搭建，定義開關接通為1，斷開為0，紅燈亮和傳感器有數值，紅燈不亮或電壓傳感器無數值為0，學生電源設置直流12V，條件C一直處于連接狀態。
2、打開樂百仕數字化軟件，將表格區和圖表區最小化，只顯示儀表區如下圖。
圖3 電壓儀表顯示
3、將開關打到或門位置，將電壓傳感接到“或輸出”和“接地”上，按以下條件進行實驗，觀察紅燈亮和傳感器有數值。
|
輸 |
入 |
輸出 |
|
條件A |
條件B |
電壓傳感器 |
|
1 |
0 |
4.35 |
|
0 |
1 |
4.35 |
|
1 |
1 |
4.35 |
|
0 |
0 |
0 |
三、非門電路
1、按圖55.1實驗裝置圖搭建，定義開關接通為1，斷開為0，紅燈亮或傳感器有數值為1，紅燈不亮或電壓傳感器無數值為0，學生電源設置直流12V，條件A和B一直處于斷開狀態。
2、打開樂百仕數字化軟件，將表格區和圖表區最小化，只顯示儀表區如下圖。
圖4 電壓儀表顯示
3、將電壓傳感接到“非輸出”和“接地”上，按以下條件進行實驗，觀察紅燈亮和傳感器有數值。
|
輸入 |
輸出 |
|
條件C |
電壓表 |
|
1 |
0 |
|
0 |
4.35 |
