產品描述
實驗?zāi)康?/font>
探究光照強度對太陽能電池發電的影響。
實驗原理
本實驗中以鹵素燈為光源，通過太陽能電池與光源間的距離調節光的強弱變化；通過測量太陽能電池的電壓和電流探究光照對太陽能電池發電的影響。
實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
高中物理通用組合儀器箱 |
X型支座 |
1 |
|
|
2 |
高中物理通用組合儀器箱 |
250mm支撐桿 |
2 |
|
|
3 |
新能源實驗箱 |
帶支撐桿鹵素燈 |
1 |
|
|
4 |
新能源實驗箱 |
太陽能電池支架 |
1 |
|
|
5 |
新能源實驗箱 |
太陽能電池 |
1 |
|
|
6 |
新能源實驗箱 |
紅黑導線 |
2 |
|
|
7 |
新能源實驗箱 |
數字萬用表 |
1 |
|
|
8 |
|
移動式多功能電源 |
1 |
|
實驗步驟

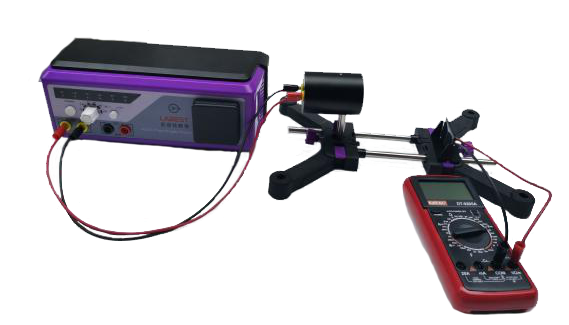

1、按照實物圖搭建太陽能電池的連接電路。將帶支撐桿鹵素燈固定在一半支座上并把它連接到電源的交流電（12V）。
2、將太陽能電池放入太陽能電池支架中，并連接到電路中，將其放置在鹵素燈的前面，調整燈和模塊電路的位置使其沿著一條直線。
3、連接上萬用表，測量距離光源不同位置上的太陽能電池的電壓。
4、讀取萬用表顯示的電壓值并將記錄實驗數據。
5、將萬用表調到直流電流檔，重新接進電路中，測量距離光源不同位置上的太陽能電池的電流強度。
|
|
5cm |
10cm |
|
I（A） |
|
|
|
U（V） |
|
|
結果與討論
1、光源的距離如何影響太陽能電池的電壓？
2、光源的距離如何影響太陽能電池的電流？
