光穿過平面玻璃板的實驗
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
探究光線穿過平面玻璃板的光路現象。
實驗原理
光從一種介質斜射入另一種介質時，傳播方向會發生偏折。當光從空氣斜射入平面玻璃板時，折射光線向法線偏折，折射角小于入射角。

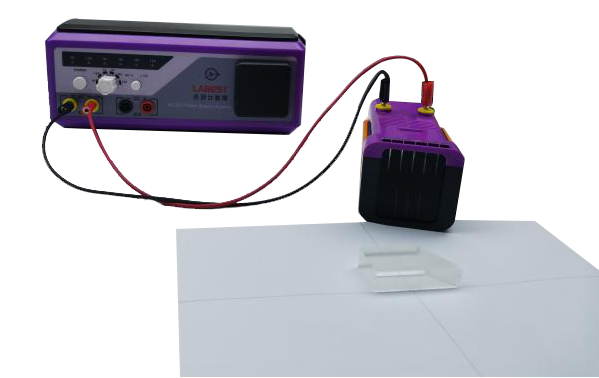

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
光學實驗箱 |
光源燈箱 |
1 |
|
|
2 |
光學實驗箱 |
3縫/5縫光柵板 |
1 |
|
|
3 |
光學實驗箱 |
梯形玻璃磚 |
1 |
|
|
4 |
光學實驗箱 |
黑色遮光板 |
3 |
|
|
5 |
光學實驗箱 |
紅黑香蕉導線 |
2 |
|
|
6 |
光學實驗箱 |
繪圖套尺 |
1 |
|
|
7 |
|
移動式多功能電源 |
1 |
|
操作要點
1、燈箱移動時，透鏡的位置不能改變。
2、燈箱若長時間工作溫度會升高，避免觸碰。
實驗步驟
1、放置A4紙?jiān)谧雷由?，并在紙中心處畫兩條十字交叉垂直線；放置梯形棱鏡在垂直線上，在紙上畫出棱鏡的輪廓。
2、在燈箱后端和兩側的槽中插入擋光片，透鏡前端槽中插入單縫擋片，把燈箱放在A4紙邊緣，面向棱鏡。
3、用導線連接燈箱到電源交流12V，打開電源開關。
4、調節燈箱使窄光束沿著光軸0°直射入平面玻璃板，觀察并記錄窄光束穿過平面玻璃板的光路現象。
5、調節燈箱，使窄光束以45°斜射入平面玻璃板，再次觀察并記錄窄光束穿過平面玻璃板的光路現象，在紙上標記入射光線和折射光線。
6、關掉電源開關，把燈箱和梯形棱鏡從紙上移開，用直線連接入射光線和折射光線，描述得到的圖形。
結果與討論
1、光徑圖：
2、
|
入射角 |
折射光束的偏差 |
|
15° |
|
|
30° |
|
|
45° |
|
|
60° |
|
