光在空氣-水范圍間的折射
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
探究光從空氣射入水中的折射現象。
實驗原理
光從一種介質斜射入另一種介質時，傳播方向會發生偏折。當光從空氣斜射入水中時，折射光線向法線偏折，折射角小于入射角。

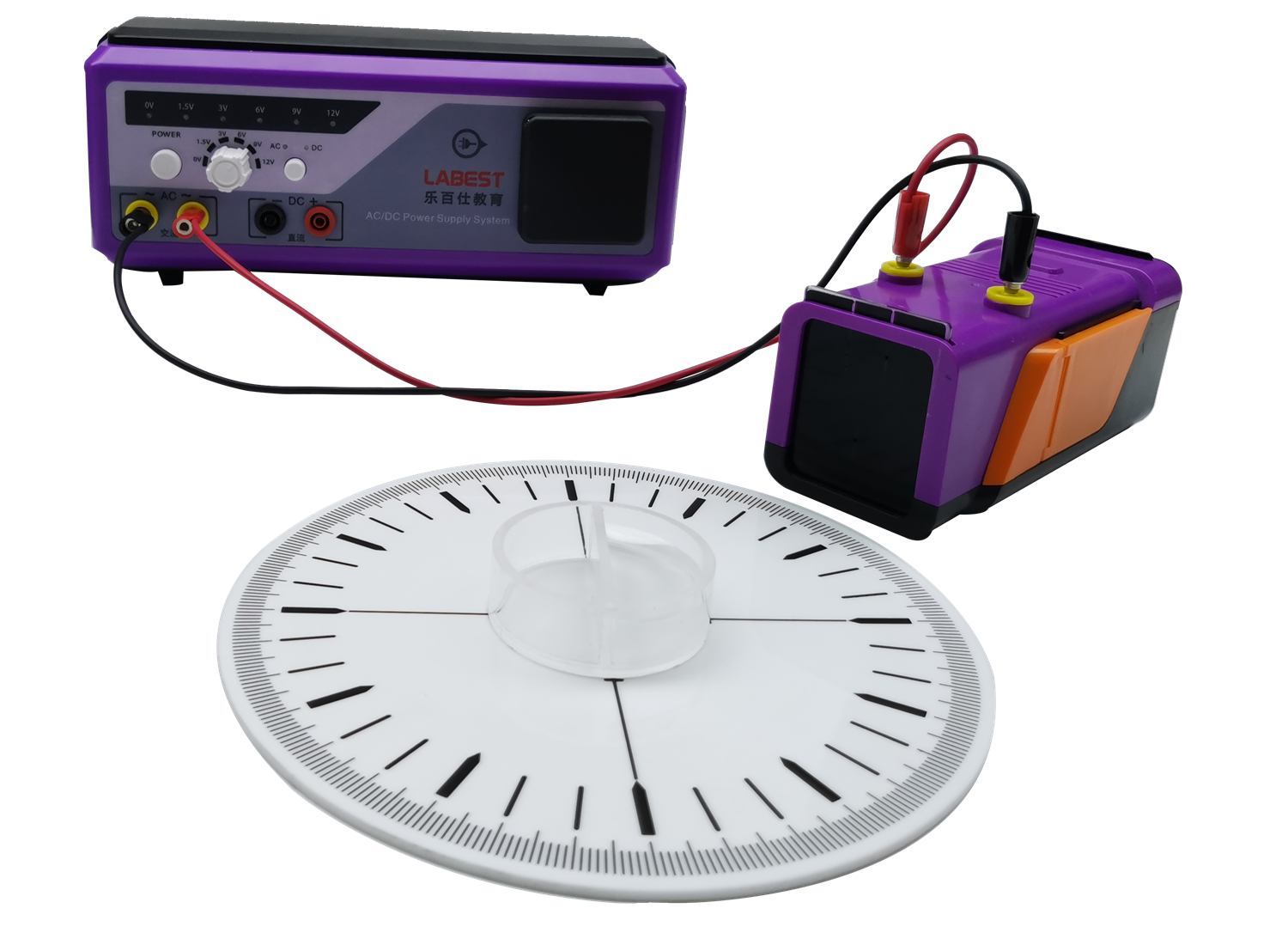

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
光學實驗箱 |
光源燈箱 |
1 |
|
|
2 |
光學實驗箱 |
1縫/2縫光柵板 |
1 |
|
|
3 |
光學實驗箱 |
光學角度盤 |
1 |
|
|
4 |
光學實驗箱 |
半圓型玻璃磚 |
1 |
|
|
5 |
光學實驗箱 |
紅黑香蕉導線 |
2 |
|
|
6 |
光學實驗箱 |
黑色遮光板 |
3 |
|
|
7 |
|
移動式多功能電源 |
1 |
|
操作要點
1、使燈箱的窄光束，始終穿過在光盤中心處的透鏡的圓心。
2、燈箱移動時，透鏡的位置不能改變。
3、燈箱若長時間工作溫度會升高，避免觸碰。
實驗步驟
1、把刻度盤放在桌子上，雙半圓比色皿放在刻度盤的垂直線上，且圓心和刻度盤中心重合。
2、在燈箱后端和兩側的槽中插入擋光片，透鏡前端槽中插入單縫擋片，把燈箱放在離刻度盤大約1cm處。
3、向雙半圓比色皿右端中注入20ml水。
4、在空氣和水范圍之間窄光束的現象
用導線連接燈箱到電源12V，打開電源開關。調節燈箱，使窄光束以40°入射角斜射入雙半圓比色皿中心，仔細觀察窄光束從空氣中射入水中的光路觀察，比較入射角和折射角的大小，記錄結果。
5、測定入射角α和折射角β之間的關系
打開電源，調節燈箱，使窄光束以10°入射角斜射入雙半圓比色皿圓心，讀出折射角β，填入表格1。分別以表格1中的不同入射角α重復此過程，記錄相應的折射角β。
6、實驗結束，切斷電源。
結果與討論
實驗一：
實驗二：
|
入射角α |
折射角β |
|
10° |
|
|
20° |
|
|
30° |
|
|
45° |
|
|
60° |
|
|
75° |
|
|
0° |
|
