實驗?zāi)康?/font>
探究光束從空氣射入玻璃時的折射現象。
實驗原理
光從一種透明介質斜射入另一種透明介質時，傳播方向一般會發生變化，這種現象叫光的折射。光的折射都是發生在兩種介質的交界處，折射光進入到另一種介質中。其根本原因是光在兩種不同的物質里傳播速度不同。光從空氣射入玻璃時，折射角小于入射角。

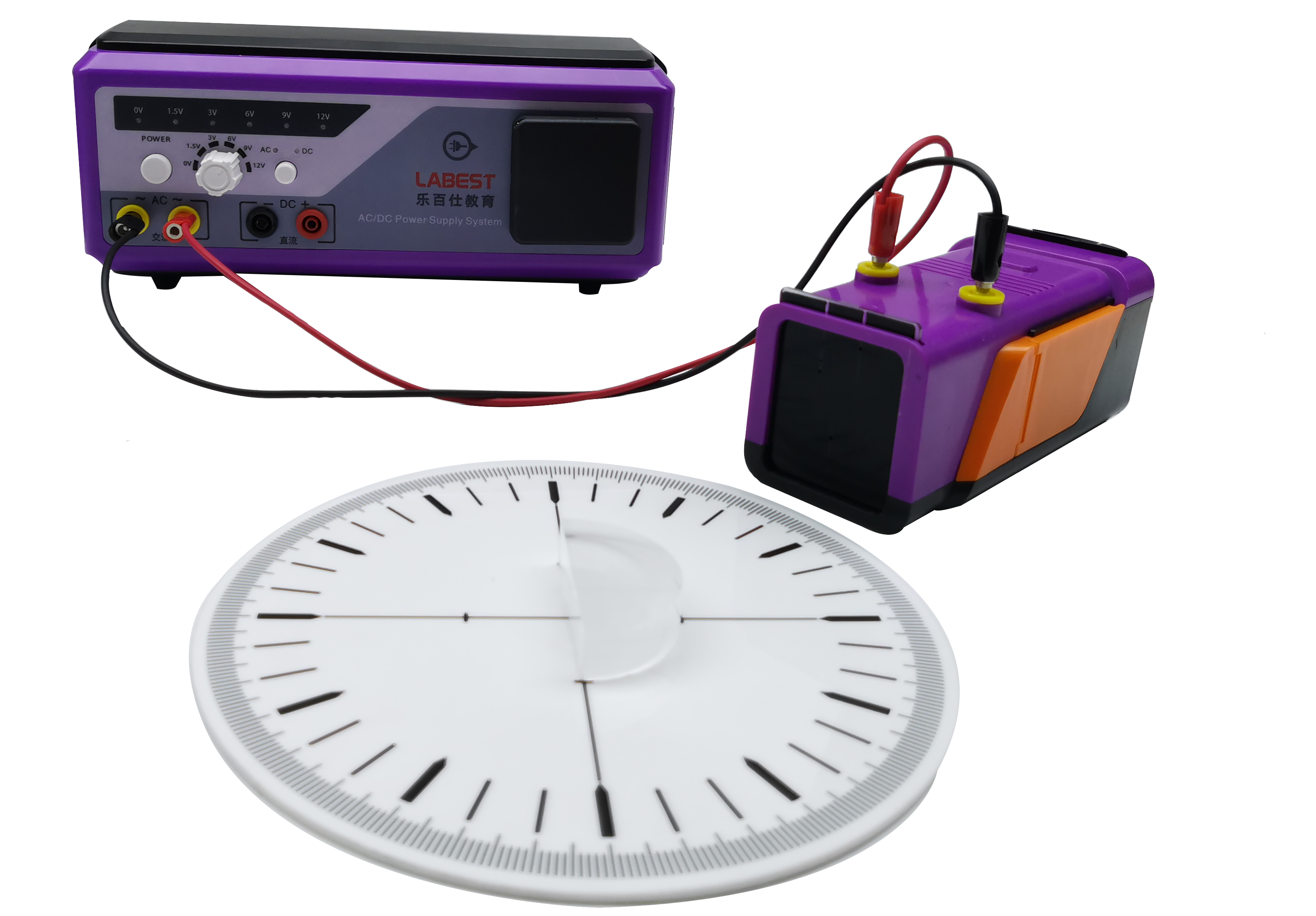

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
光學實驗箱 |
光源燈箱 |
1 |
|
|
2 |
光學實驗箱 |
1縫/2縫光柵板 |
1 |
|
|
3 |
光學實驗箱 |
光學角度盤 |
1 |
|
|
4 |
光學實驗箱 |
半圓型玻璃磚 |
1 |
|
|
5 |
光學實驗箱 |
紅黑香蕉導線 |
2 |
|
|
6 |
光學實驗箱 |
黑色遮光板 |
3 |
|
|
7 |
|
移動式多功能電源 |
1 |
|
操作要點
使燈箱的窄光束，始終穿過在光盤中心處的透鏡的圓心。
燈箱移動時，透鏡的位置不能改變。
實驗步驟
1、把光盤放在桌子上，半圓型透鏡放在光盤的垂直線上，且透鏡圓心和光盤中心重合。在燈箱后端和兩側的插入擋光片，透鏡前端槽中插入單縫擋片，把燈箱放在遠離刻度盤大約1cm處。
一、在空氣和玻璃范圍之間窄光束的現象
1、用導線連接燈箱到電源（12V AC），打開電源開關，調節燈箱使窄光束沿著光軸垂直射入透鏡，確保窄光束出射光與入射光經為一條直線，說明透鏡的中心與刻度盤中心對齊了，如果不是一條直線，要調整好透鏡的位置。
2、調整燈箱位置，使窄光束以40°的入射角（光線與垂直線的夾角）射向透鏡圓心處。仔細觀察并記錄窄光束從空氣中射入透鏡中的光路現象。
3、觀察并記錄窄光束從透鏡中射出到空氣中的光路現象，比較并記錄入射角和折射角的大小。
4、關掉電源開關。
二、測定入射角α和折射角β之間的關系
1、同實驗一的裝置一樣，打開電源。
2、調節燈箱，使窄光束以10°入射角斜射入半圓型透鏡圓心，讀出折射角β，并計入表格。
3、分別以30°、45°、60°和75°入射角重復此過程，記錄相應的折射角β。
4、再另外選擇3個不同的入射角，在表格中記錄相應的折射角β。
5、最后，使光束沿著0°光線入射到透鏡，測量現在的折射角β，記錄結果。
6、實驗結束，切斷電源。
結果與討論
|
入射角α |
折射角 β |
|
10° |
|
|
30° |
|
|
45° |
|
|
60° |
|
|
75° |
|
