產品描述
實驗目的
測定玻璃的折射率。
實驗原理
用插針法確定光路，找出和入射線相應的折射線；用量角器測出入射角i和折射角r；根據折射定律計算出玻璃的折射率n=sini/sinr。
實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
光學實驗箱 |
梯形玻璃磚 |
1 |
|
|
2 |
光學實驗箱 |
橡膠板 |
1 |
|
|
3 |
光學實驗箱 |
大頭針 |
1 |
|
|
4 |
光學實驗箱 |
繪圖套尺 |
1 |
|
|
5 |
|
鉛筆 |
1 |
自備 |
|
6 |
|
A4白紙 |
1 |
自備 |
實驗步驟
1、把白紙平鋪在橡膠板上。

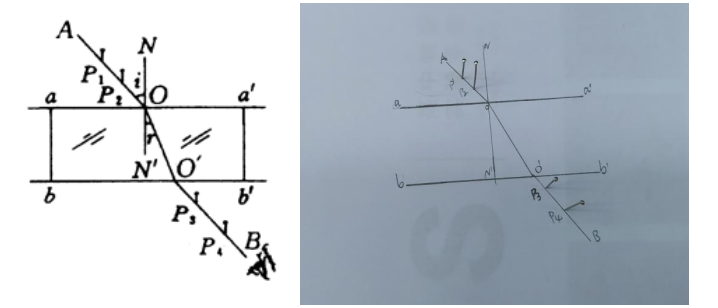

2、在白紙上畫一條直線aa'作為界面，畫一條線段AO作為入射光線，并過O點畫出界面aa'的法線NN'，如圖所示。
3、把長方形的玻璃磚放在白紙上，使它的一個長邊跟aa'對齊，并畫出玻璃磚的另一個長邊bb'。
4、在AO線段上豎直地插上兩枚大頭針P1和P2。
5、在玻璃磚的bb'一側豎直地插上大頭針P3，用眼睛觀察調整視線，要使P3能同時擋住P1和P2的像。
6、同樣地在玻璃磚的bb'一側再豎直地插上大頭針P4，使P4能擋住P3本身和P1與P2的像。
7、記下P3和P4的位置，移去玻璃磚和大頭針，過P3和P4引直線O'B與bb'交于O'點，連接O與O'，OO'就是玻璃磚內的折射光線的方向，入射角i=∠AON，折射角r=∠O'ON'。
8、用量角器量出入射角i和折射角r的度數。
9、從三角函數表中查出入射角和折射角的正弦值，記入自己設計的表格里。
10、用上面的方法分別求出入射角是30°，45°，60°時的折射角，查出入射角和折射角的正弦值，把這些數據記在表格一。
表格一
|
入射角i |
折射角r |
|
30° |
|
|
45° |
|
|
60° |
|
結果與討論
算出不同入射角時sini/sinr的值，求出幾次實驗中所測sini/sinr的平均值。
