實驗目的

觀察電阻串并聯后的總電阻。

實驗原理

R1\R2\R3均為等值的電阻，通過測量電阻在串聯和并聯電路里阻值，了解電阻的串并聯電路。電路圖如下

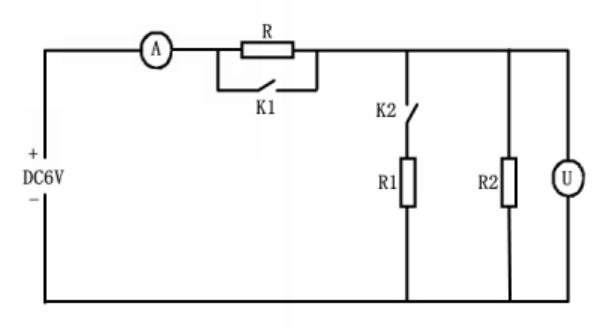

圖1 電路圖

電阻的串并聯電路實驗板、電流和電壓傳感器、紅黑香蕉導線、數據采集器、數據線、電池盒（或學生電源）、計算機和樂百仕數字化軟件等。

圖2 實驗裝置圖

1、按圖搭建實驗裝置，將K1撥到“1”位置。

2、打開樂百仕數字化軟件，在表格區插入列，列名稱為“R”，說明為電阻，輸入公式為"U_ch3"/"I_ch5"，在圖表區右鍵圖表屬性，設置Y軸為電阻R。

3、設置采集時間為5s，間隔為100ms，將電流和電壓傳感器進行校零，將K2撥到0位置，打開電源，點擊實驗開始，自動記錄一個電阻數據。

4、在表格區點擊保存實驗記錄，并命名為“一個電阻”，將K2撥到1位置，打開電源，點擊實驗開始，自動記錄并聯電阻數據。

5、在表格區點擊保存實驗記錄，并命名為“并聯電阻”，將K1撥到0位置，將K2撥到0位置打開電源，點擊實驗開始，自動記錄串聯電阻數據，此時記錄為串聯電阻。

6、在圖表區右鍵圖表屬性，設置Y軸數據為三次電阻R的數據，點擊全圖顯示如下。

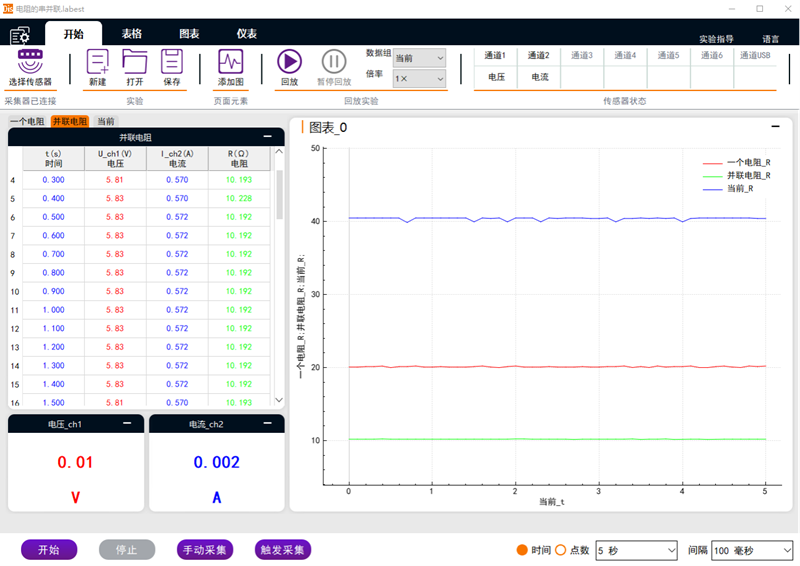

圖3 實驗曲線圖

注意：本實驗不能長時間通電。
