實驗?zāi)康?/font>

用補償法測量電池電動勢。

實驗原理

由E=Ir+U端，當I=0時，E=U端。通過調節電路中的滑動變阻器的阻值，使電壓傳感器U2兩端的電勢差為0，已知此時測的電池電動勢等W分壓，所以電壓傳感器U1為電池電動勢。電路圖如下

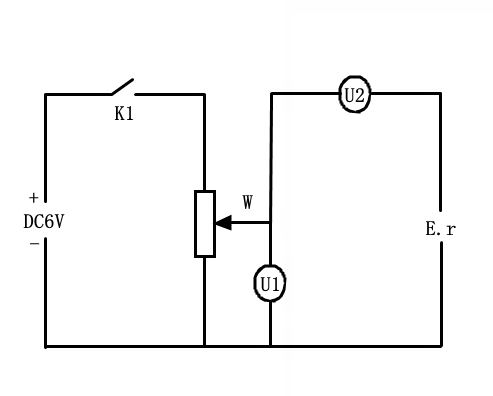

圖1 電路圖

補償法測量電池電動勢實驗板、電壓傳感器、滑動電阻器、紅黑香蕉導線、數據采集器、數據線、電池盒（或?qū)W生電源）、計算機和樂百仕數字化軟件等。

圖2 實驗裝置圖

1、按圖搭建實驗裝置，將K1撥到“0”位置，滑動變阻器調至最大值。

2、打開樂百仕數字化軟件，設置采集時間為1分鐘，間隔為1ms，將電壓傳感器進行校零，將K1撥到1位置，點擊實驗開始，調節滑動變阻器的阻值，使U2的示數在0V左右，停止實驗。

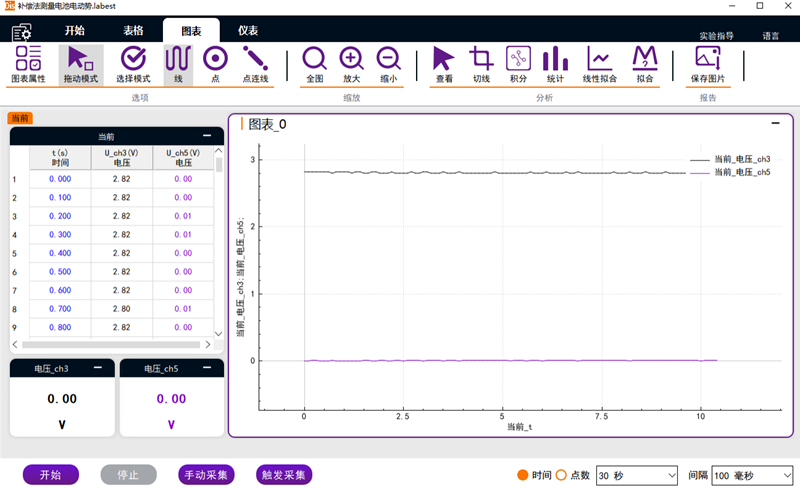

圖3 實驗結果圖

3、分析圖像，當U2為0V時，對應的U1為2.82V，則電源的電動勢為2.82V。
