實驗目的

探究串聯電路電流的特點。

實驗原理

利用電流傳感器測出串聯電路中各處的電流值，得出串聯電路的電流特點。

單端插座導線模塊、雙插座模塊、直線帶插座模塊、雙向兩檔開關模塊、燈座模塊、小燈泡、滑動變阻器、電流傳感器、數據采集器、紅黑香蕉導線、電池盒（或?qū)W生電源）、數據線、計算機和樂百仕數字化軟件等。

1、按圖搭建實驗裝置，將滑動變阻器的滑片移動到阻值最大處。

圖1 實驗裝置圖

2、用Type-C將電流傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連。

3、打開樂百仕數字化軟件，將電流傳感器調零，打開電源，點擊手動采集，調節滑動變阻器的位置，點擊記點，記錄多組數據。

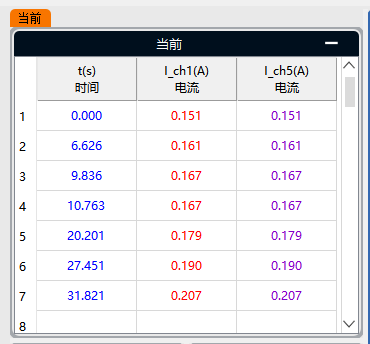

圖2 實驗數據圖

4、通過實驗表格數據里得出，串聯電路電流相等。
