實驗?zāi)康?/font>

通過實驗得出滑輪組的有用功、總功，求出其機械效率。

實驗原理

機械效率等于有用功跟總功的比值。通過實驗測量滑輪組的有用功和總功，就能求出滑輪組的機械效率。

實驗器材

X型支座套件、滑輪桿、動滑輪和定滑輪、釣魚線、卷尺、槽碼組、力傳感器、數據采集器、數據線、樂百仕數字化軟件和計算機。

實驗步驟

圖1 實驗裝置圖

1、按圖搭建實驗裝置。

2、用Type-C將力傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，掛上槽碼鉤，打開樂百仕數字化軟件，在圖表區依次點擊插入列，列名稱為“G”說明為“槽碼所受的重力”，單位為N，手動輸入數據；列名稱為“h”、單位為m，說明為“提升高度”；列名稱為“W有”、單位為J、說明為“有用功”，表達式輸入“G*h”；列名稱為“s”、單位為m，說明為繩端移動的距離；列名稱為“W總”，單位為J、表達式輸入“F*s”；“η”單位為%，說明為機械效率，輸入公式”F*S”。

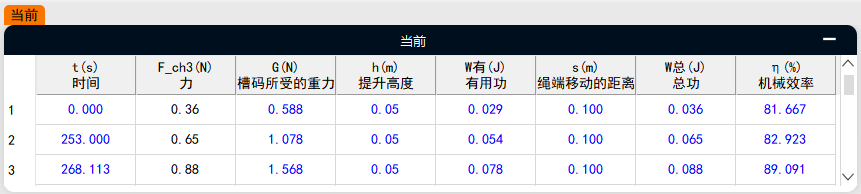

3、將槽碼鉤掛在動滑輪上，力傳感器勾住動滑輪，在槽碼鉤上增加50g槽碼，在“槽碼所受的重力G”下方表格寫入0.588，點擊手動采集，緩慢拉動力傳感器，使槽碼升高0.05m，記點記錄F的值，用刻度尺測出槽碼上升的高度h和繩端移動的距離s，表格區自動算出有用功W有、總功W總、機械效率。
