實驗?zāi)康?/font>

探究定滑輪和動滑輪的特點

實驗原理

使用定滑輪不省力，但可以改變力的方向；使用動滑輪省力，但不改力的方向。

實驗器材

X型支座套件、滑輪桿、動滑輪和定滑輪、釣魚線、槽碼組、力傳感器、數據采集器、數據線、樂百仕數字化軟件和計算機。

實驗步驟

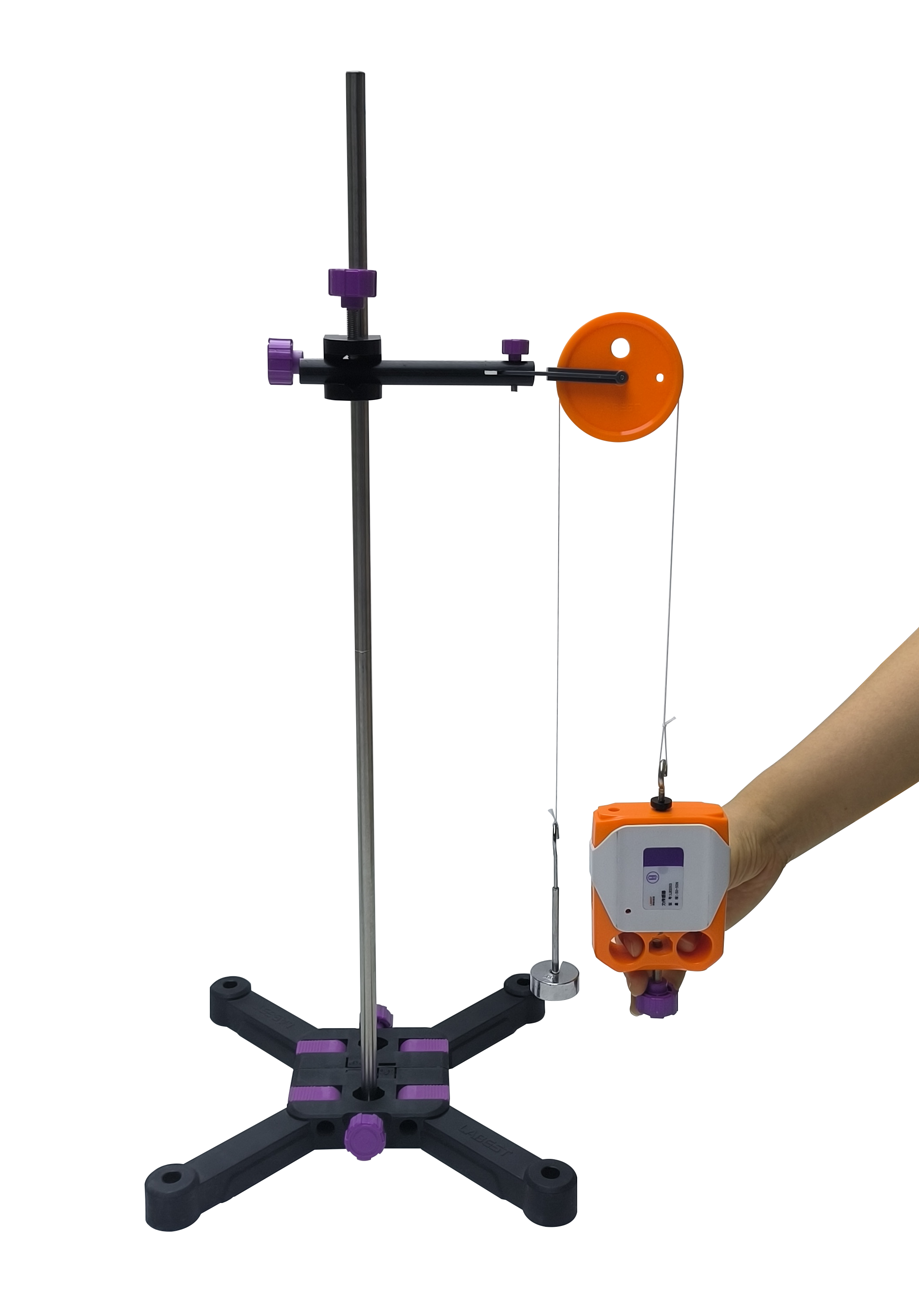

圖1定滑輪裝置圖圖2動滑輪裝置圖

1、按圖1搭建實驗裝置。

2、用Type-C將力傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，打開樂百仕數字化軟件，在圖表區依次插入列，列名稱為“m”，說明為質量，在表格里手動輸入數據，列名稱為“G1”，輸入公式m*9.8，對力傳感器進行調零。

3、點擊手動采集，在定滑輪上依次掛上槽碼鉤和50g、100g、150g槽碼，分別勻速拉動力傳感器，待數據穩定后，點擊記點，記錄數據到表格里，如下圖，得出定滑輪F=G1。

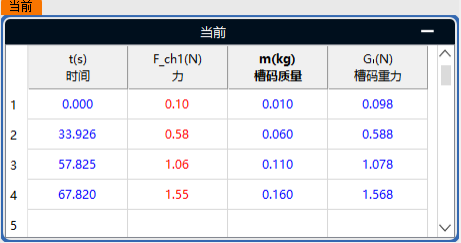

圖3 定滑輪數據圖

4、按圖2搭建實驗裝置，在圖表區依次插入列，列名稱為“G1”，說明為動滑輪重力；列名稱為“m”，說明為槽碼質量；列名稱為“G2”，說明為槽碼重力；列名稱為“G3”，說明為重力之和。

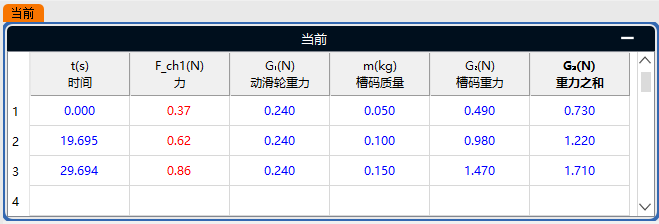

5、在表格里“G1”、“m”、“G2”和“G3”數據列下手動輸入數據，對力傳感器進行調零，點擊手動采集，在動滑輪上的槽碼鉤依次掛上50g、100g、150g槽碼，分別勻速拉動力傳感器，待數據穩定后，點擊記點，記錄數據到表格里，如下圖，得出動滑輪F=G3/2。
