探究聲控傳感器與控制輸出
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
了解聲控傳感器的特點，練習應用聲控傳感器搭建電路，通過聲控傳感器來控制輸出。
實驗原理
利用聲音的相對比較，返回是否有聲單的相對信號給機器人主機達到控制的電器的目的。聲控傳感器上配有信號指示燈及檢測強度調節器，當有聲音且聲音達到一定強度時，指示燈會亮，此時電路接通為通路。
實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
器材編號 |
|
1 |
傳感器及應用實驗箱 |
傳感器與應用 |
1 |
|
|
2 |
傳感器及應用實驗箱 |
單端插座模塊 |
2 |
|
|
3 |
傳感器及應用實驗箱 |
小電機模塊（帶扇葉） |
1 |
|
|
4 |
傳感器及應用實驗箱 |
紅色LED燈模塊 |
1 |
|
|
5 |
傳感器及應用實驗箱 |
紅黑導線 |
4 |
|
|
6 |
|
移動式多功能電源 |
1 |
|
實驗步驟

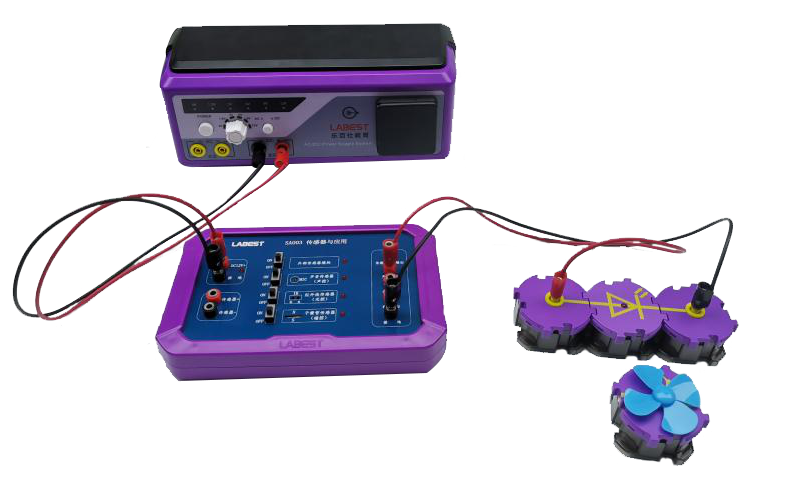

1、參照以下實物圖把產品搭建完成，注意輸出端接線方式。
2、打開電源，將聲控傳感器開關打開，用手靠近聲控傳感器輕輕敲擊，觀察紅色LED燈模塊現象，在換成小電機模塊。
實驗記錄
1、紅色LED燈模塊：
2、小電機模塊:
