產品描述

實驗?zāi)康?/font>

1、通過實驗探究歸納總結出楞次定律。

2、通過實驗探究，培養觀察能力、空間想象力、歸納總結能力。

3、理解楞次定律，并能簡單運用。

實驗原理

磁鐵在線圈內的磁場發生了變化，因而在線圈中產生了感應電流，而感應電流本身也產生了磁場。感應電流磁場的方向跟感應電流的方向有聯系，又跟引起磁通量變化的磁場有聯系。產生的感應電流的磁場總要阻礙引起感應電流的磁通量的變化。

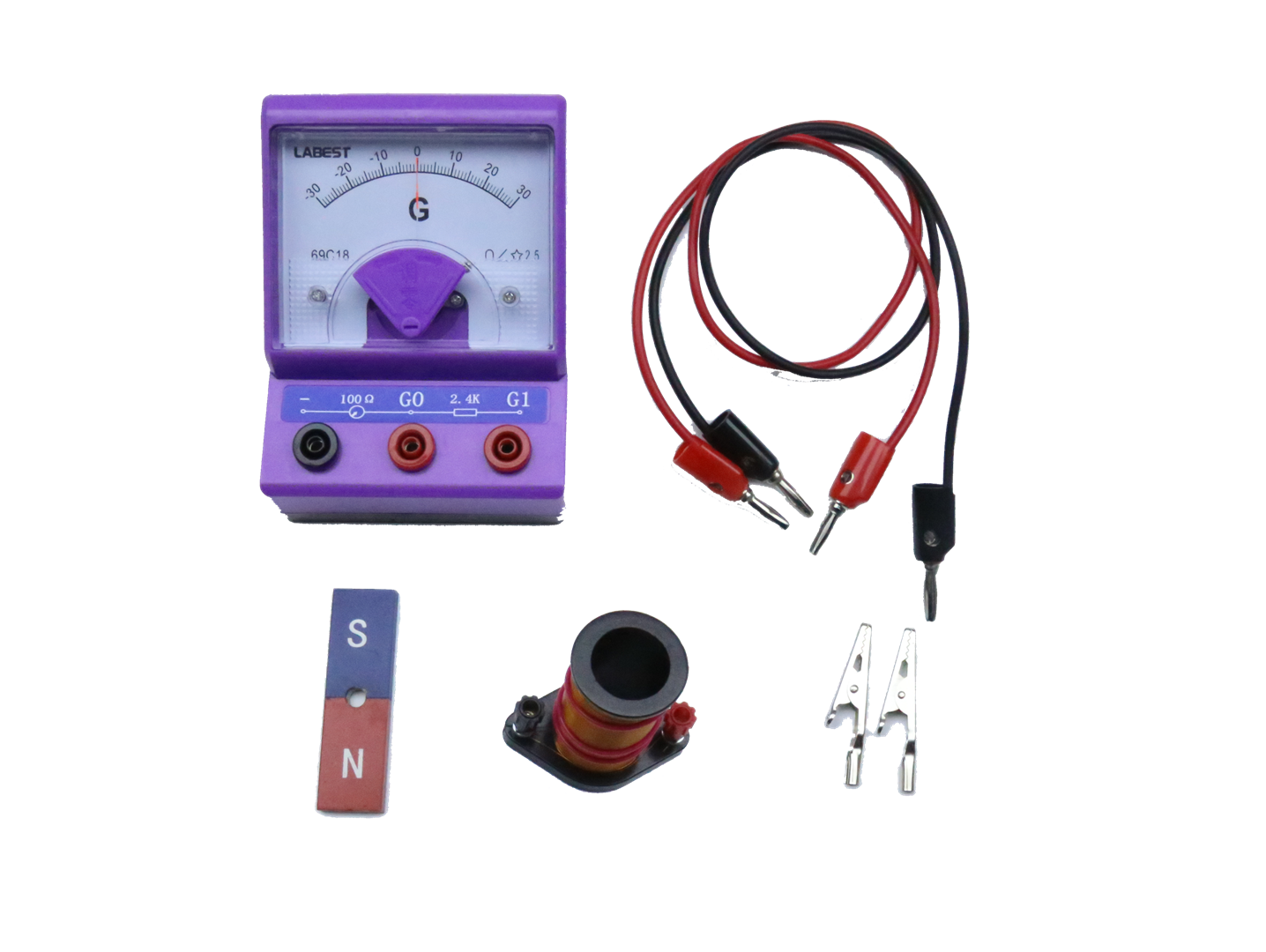

實驗器材

序號	實驗箱名稱	器材名稱	數量	備注
1	高中物理通用組合儀器箱	靈敏電流表	1
2	電磁感應與交流電	原副線圈	1
3	電磁感應與交流電	條形磁鐵	1
4	電磁感應與交流電	鱷魚夾	2
5	電磁感應與交流電	紅黑導線	2

操作要點

1、實驗中注意導線連接是否導通。

2、選著G表合適的量程。

實驗步驟

1、如圖所示連接電路，用接插線將線圈和電流表G連接成一個回路。

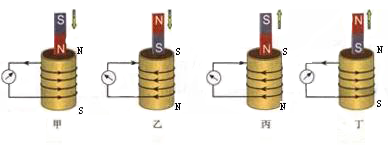

2、仔細觀察線圈的導線繞向，并根據線圈導線的繞向畫出類似下圖所示的四個草圖。

3、將磁鐵的N 極插入線圈中，觀察電流表指針的偏轉情況，并判斷通過線圈中的電流方向，把你的判斷情況在記錄1。

4、將磁鐵的S極插入線圈中，觀察電流表指針的偏轉情況，并判斷通過線圈中的電流方向，把你的判斷情況在記錄2。

5、將磁鐵的N 極從線圈中拔出，觀察電流表指針的偏轉情況，并判斷通過線圈中的電流方向，把你的判斷情況在記錄3。

6、將磁鐵的S極從線圈中拔出，觀察電流表指針的偏轉情況，并判斷通過線圈中的電流方向，把你的判斷情況在記錄4

7、將觀察到的實驗現象記錄在下表1 和2中。

實驗記錄

記錄（1）：

記錄（2）：

記錄（3）：

記錄（4）：

表1：線圈內磁通量增加時的情況

圖號	磁場方向	感應電流的方向	感應電流的磁場方向
1	磁場方向向下
2	磁場方向向上

表2：線圈內磁通量減少時的情況

圖號	磁場方向	感應電流的方向	感應電流的磁場方向
3	磁場方向向下
4	磁場方向向上
