探究電磁感應產生的條件

關鍵詞：

產品分類：

E-MAIL：

產品描述

實驗?zāi)康?/font>

1、觀察電磁感應現象，理解產生感應電流的條件。

2、通過對產生感應電流的條件歸納過程，認識磁通量的概念。

實驗原理

電磁感應原理是：只要穿過閉合電路的磁通量發生變化，閉合電路就有電流產生。

這種利用磁場產生電流的現象叫電磁感應，產生的電流叫感應電流。本實驗中把外線圈的兩端和G 表相連，構成了一個閉合回路。磁鐵插入和抽出線圈時，穿過閉合電路的磁通量發生變化，因而產生了感應電流。

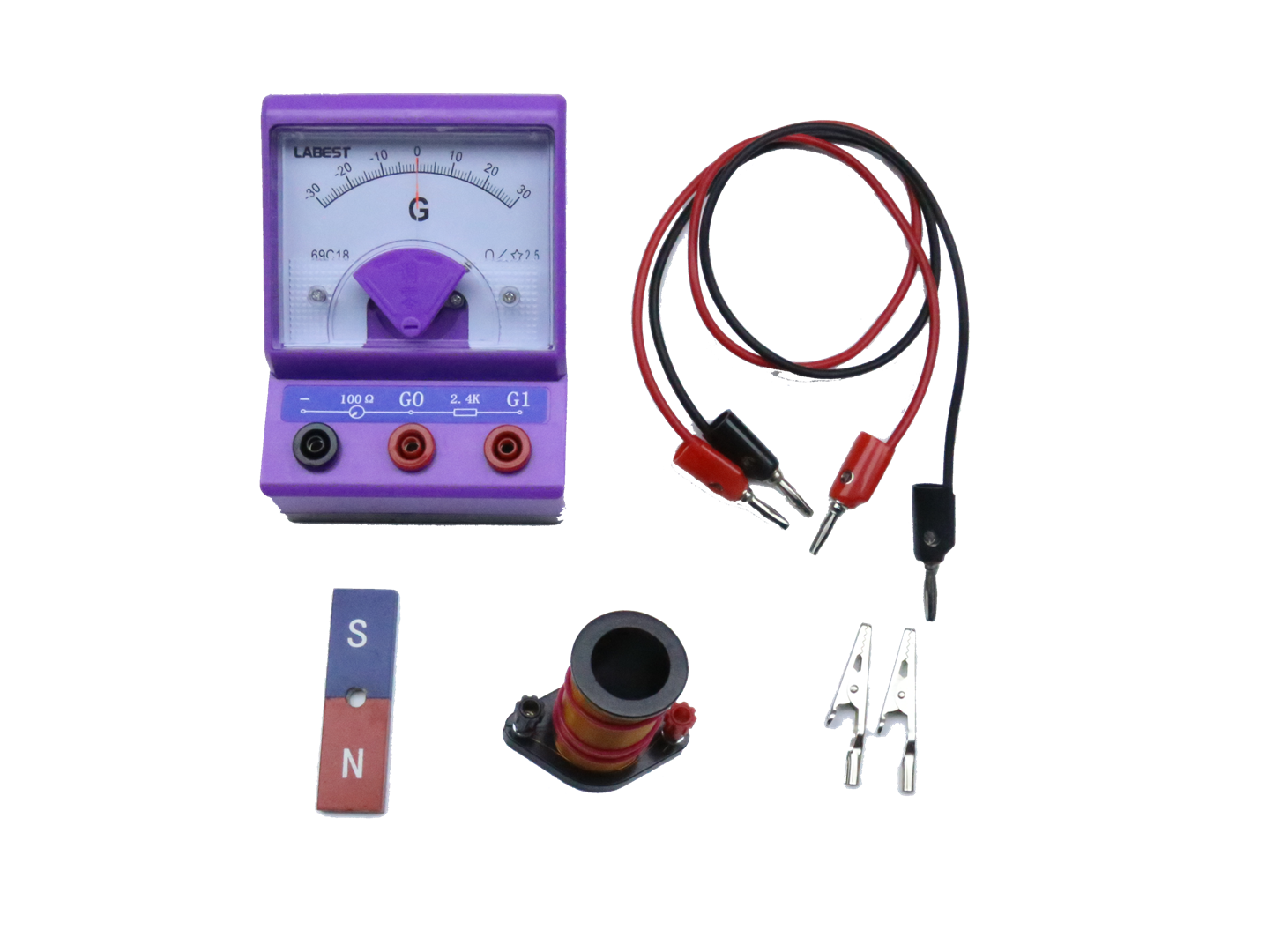

實驗器材

序號	實驗箱名稱	器材名稱	數量	備注
1	高中物理通用組合儀器箱	靈敏電流表	1
2	電磁感應與交流電	原副線圈	1
3	電磁感應與交流電	條形磁鐵	1
4	電磁感應與交流電	鱷魚夾	2
5	電磁感應與交流電	紅黑導線	2

操作要點

1、實驗中注意導線連接是否導通。

2、選著G表合適的量程。

實驗步驟

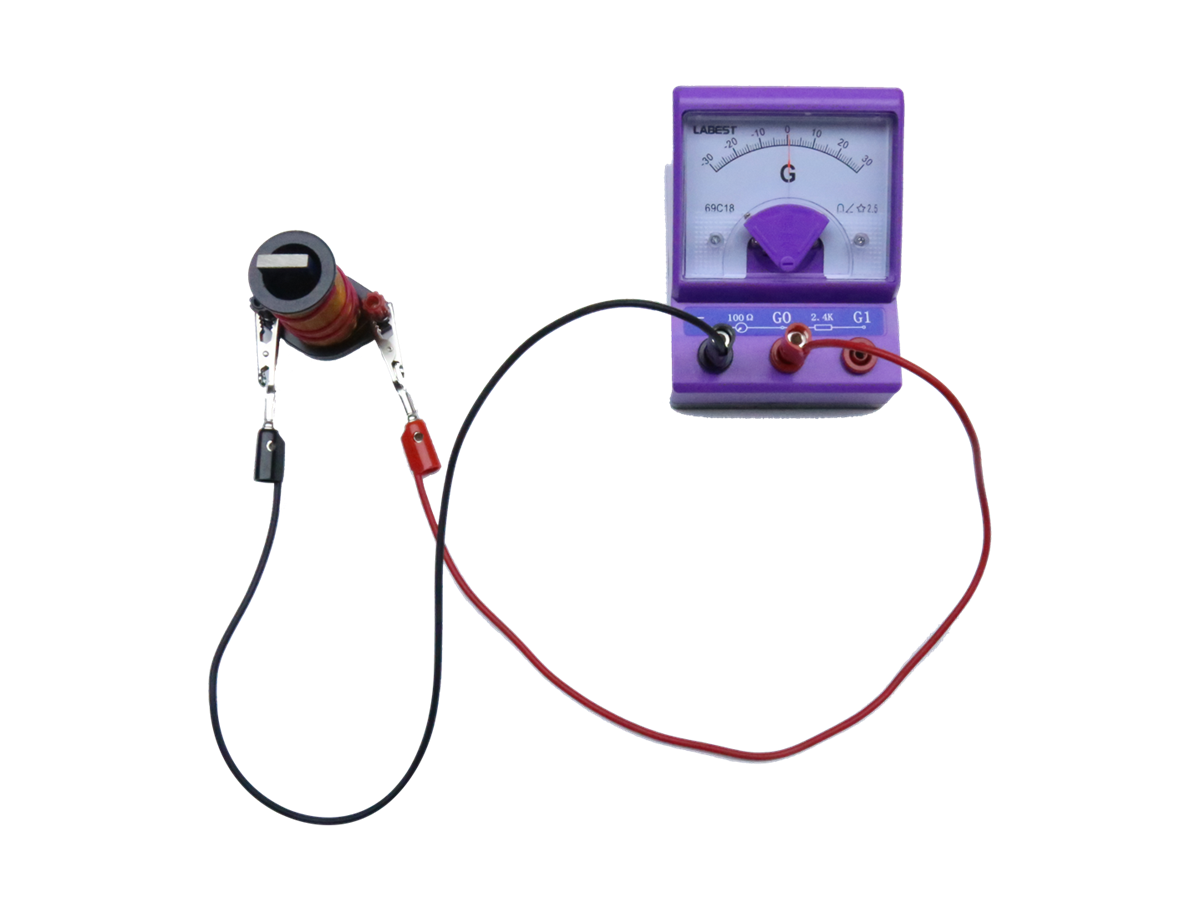

1、如圖所示，用導線把線圈的兩端和靈敏電流計連接起來。

2、把磁鐵的N 極向線圈中插入，觀察電流表G 的指針。

3、讓磁鐵的N極靜止的放在線圈中，觀察電流表G 的指針。

4、把磁鐵的N極從線圈中拔出，觀察電流表G的指針。

5、換用磁鐵的S極重復上述步驟。

6、將觀察到的實驗現象記錄在表一中。

實驗記錄

表一

磁鐵的動作	表針的擺動方向	磁鐵的動作	表針的擺動方向
N極插入線圈		S極插入線圈
N極停在線圈中		S極停在線圈中
N極從線圈中抽出		S極從線圈中抽出
