電磁體

關鍵詞：

產品分類：

E-MAIL：

產品描述

1、演示線圈是怎樣像磁棒一樣產生磁場。

2、探究電磁體的磁場強度與電流強度及有無鐵芯中間的關系。

通電線圈產生磁場，線圈中電流強度越大磁場越強；鐵芯能夠影響電磁體的磁效應強弱。

1、在紙上畫兩條相互垂直的線，把指南針指針的中點位于線的交叉點上。轉動這張紙使得指南針的指針于較短的線重合，在紙上標示N極和S極。

2、然后把指南針放置在上面，在下面的實驗過程中不要移動這張紙。

1、在指南針指針大約10cm距離的紙上放置一個磁棒，記錄此時小磁針的指針位置，記錄觀察結果到表格1。

2、在紙上標記兩條磁感線，沿著標記好的磁感線，緩慢的向磁棒的方向移動指南針，觀察移動中的指南針指針位置。記錄觀察結果到紙上。

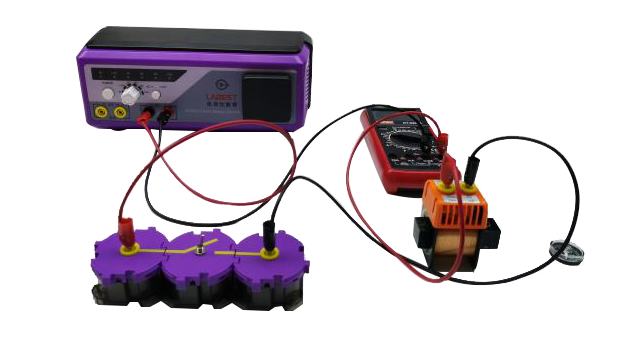

3、如下圖所示搭建電路，首先斷開開關；連接1600匝數的線圈和萬用表選擇20A 的測量量程。指南針放到原始的位置。

4、打開電源，電壓設為9V，并閉合開關。調節滑動變阻器滑片，使萬用表顯示電流為0.22A。觀察指南針的指針，記錄觀察的結果到表格1。

5、移動指南針在線圈標記好地周圍，觀察指南針指針的變化并記錄到原紙張上。

指南針放到原始的位置，調節滑動變阻器滑片，使電流強度分別為0.22A，0.15A 和0.05A ，觀察每個電流強度下指南針指針在紙上指向的角度位置，記錄觀察結果到表格1。

6、保持指南針位置不變，調節電流強度為0.22A，拿出鐵芯，觀察指南針的指針，記錄觀察的結果到表格1。

7、斷開電源，設置電壓為3V，用400 匝數的線圈代替1600匝數的線圈。

8、打開電源，指南針放到原始的位置，閉合開關，調節滑動變阻器滑片，使電流強度為0.22A ，觀察指南針指針的變化并記錄到表格1。

9、實驗結束，設置電壓0V和切斷電源。

實驗記錄

表格1 指南針在原始位置時的偏轉角度的變化
