實驗?zāi)康?/font>

探究并聯電路電流的特點。

實驗原理

利用電流傳感器測出并聯電路中各處的電流值，得出并聯電路的電流特點。

實驗器材

直角插座導線模塊、直導線模塊、雙插座模塊、直線帶插座模塊、雙向兩檔開關模塊、燈座模塊、小燈泡、滑動變阻器、電流傳感器、數據采集器、紅黑香蕉導線、電池盒（或?qū)W生電源）、數據線、計算機和樂百仕數字化軟件等。

實驗步驟

1、按圖搭建實驗裝置，將滑動變阻器的滑片移動到阻值最大處。

圖1 實驗裝置圖

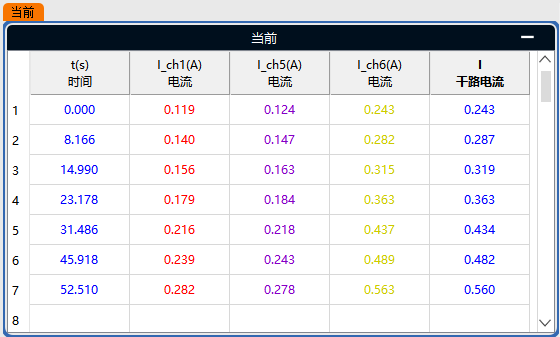

2、用Type-C將電流傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，打開樂百仕數字化軟件，在表格區右鍵選擇插入列，列名稱為I，說明為干路電流，表達式輸入“變量I_ch1+變量I_ch5”。

3、將電流傳感器調零，打開電源，點擊手動采集，調節滑動變阻器的位置，點擊記點，記錄多組數據。
