實驗?zāi)康?/font>

通過測繪小燈泡伏安特性曲線的實驗，掌握利用限流法電路改變電壓的基本方法，知道線性元件和非線性元件的伏安特性曲線有什么不同。

實驗原理

調節電路中的滑動變阻器，用電流傳感器和電壓傳感器測出流過小燈泡的電流和電壓，測出多組數據，在U-I坐標系統中描繪出所對應的點，用一條平滑曲線連接起來，就得到小燈泡的伏安特性曲線。電路圖如下

圖1 電路圖

實驗器材

單端插座導線模塊、雙插座模塊、直線帶插座模塊、雙向兩檔開關模塊、燈座模塊、小燈泡、滑動變阻器、電流傳感器、電壓傳感器、數據采集器、紅黑香蕉導線、電池盒（或?qū)W生電源）、數據線、計算機和樂百仕數字化軟件等。

實驗步驟

1、按圖搭建實驗裝置，將滑動變阻器的滑片移動到阻值最大處。

圖2 實驗裝置圖

2、用Type-C將電流和電壓傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，打開樂百仕數字化軟件，在圖表區右鍵選擇圖表屬性，設置Y軸數據為“U”，X軸數據列為“I”。

3、對電流和電壓傳感器進行調零，打開電源，點擊手動采集，調節滑動變阻器的位置，點擊記點，記錄多組數據。

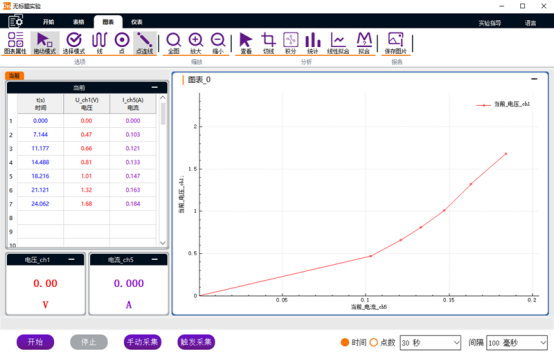

4、觀察圖表區“電壓-電流”的曲線。
