實驗?zāi)康?/font>
測量小燈泡的電功率。
實驗原理
電功率公式P=U*I，電路圖如下。
圖1 電路圖
實驗器材
單端插座導線模塊、雙插座模塊、直線帶插座模塊、雙向兩檔開關模塊、燈座模塊、小燈泡6.2V0.5A、滑動變阻器、電流傳感器、電壓傳感器、數據采集器、紅黑香蕉導線、電池盒（或?qū)W生電源）、數據線、計算機和樂百仕數字化軟件等。
實驗步驟
1、按圖搭建實驗裝置，將滑動變阻器的滑片移動到阻值最大處。
圖2 實驗裝置圖
2、用Type-C將電流和電壓傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，打開樂百仕數字化軟件，點擊插入列，列名稱設為“P”，單位為W，表達式里輸入“U/I”（變量U和I）。
3、將電流和電壓傳感器調零，打開電源，點擊手動采集，滑動變阻器分多次滑動并觀察小燈泡的亮度，點擊記點，記錄多組數據，停止實驗，計算結果如下圖。

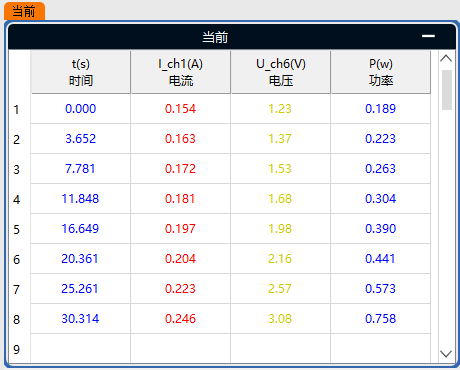

圖3實驗數據圖
