產品描述
實驗?zāi)康?/font>
驗證環形電流的磁場方向。
實驗原理
小磁針磁體在磁場中受力，N極受力的方向與磁感線方向相同。因此可以通過小磁針判斷環形電流的磁場方向。

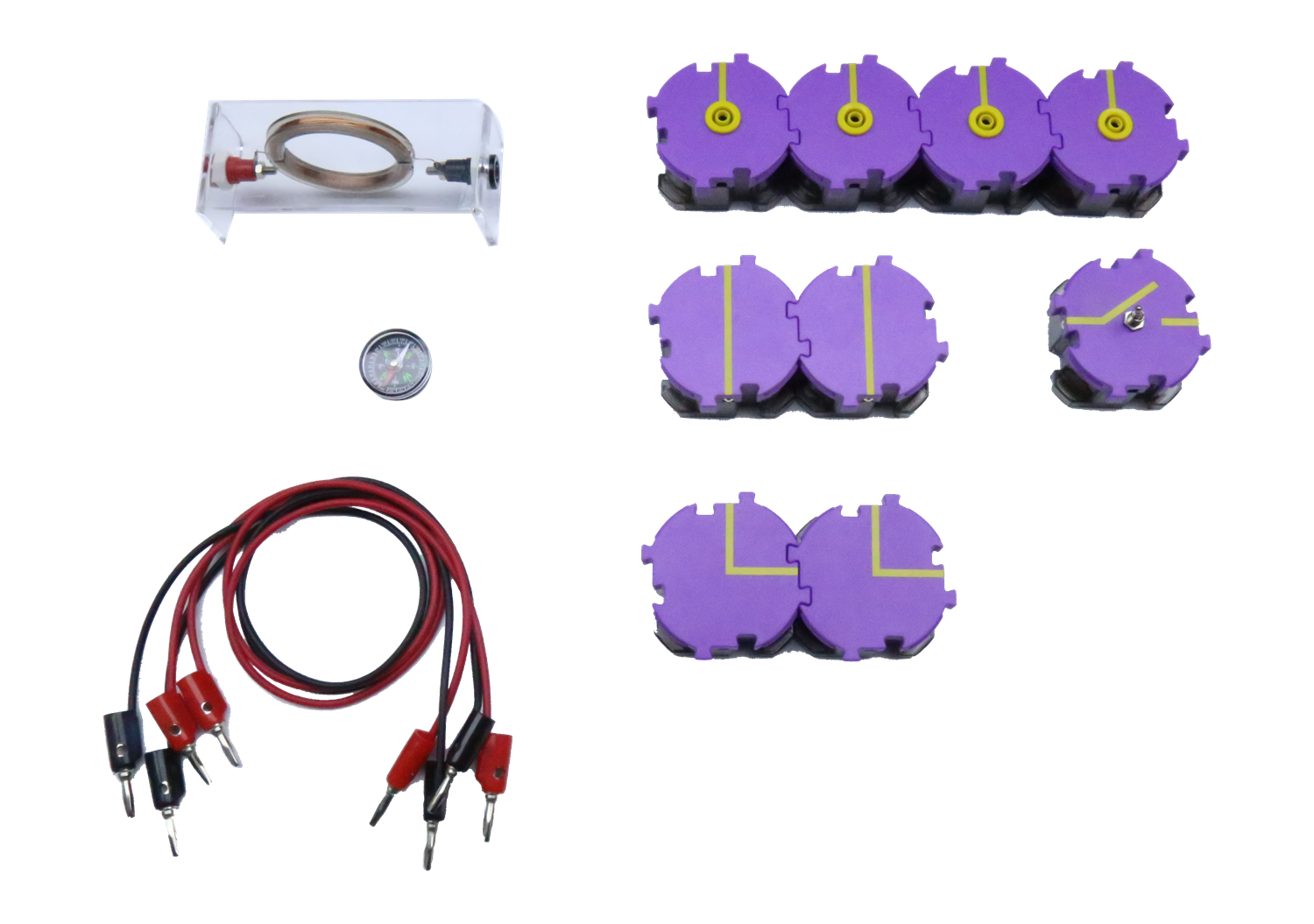

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
磁場 |
單匝線圈 |
1 |
|
|
2 |
磁場 |
單端插座模塊 |
4 |
|
|
3 |
磁場 |
直導線模塊 |
2 |
|
|
4 |
磁場 |
雙向兩檔開關模塊 |
1 |
|
|
5 |
磁場 |
直角導線模塊 |
2 |
|
|
6 |
磁場 |
迷你指南針 |
1 |
|
|
7 |
磁場 |
紅黑香蕉導線 |
4 |
|
|
8 |
|
移動式多功能電源 |
1 |
|
操作要點
1、注意環形線圈水平放置，保持磁針?biāo)健?/font>
2、通電相當于短路，不宜通電太長時間。
實驗步驟

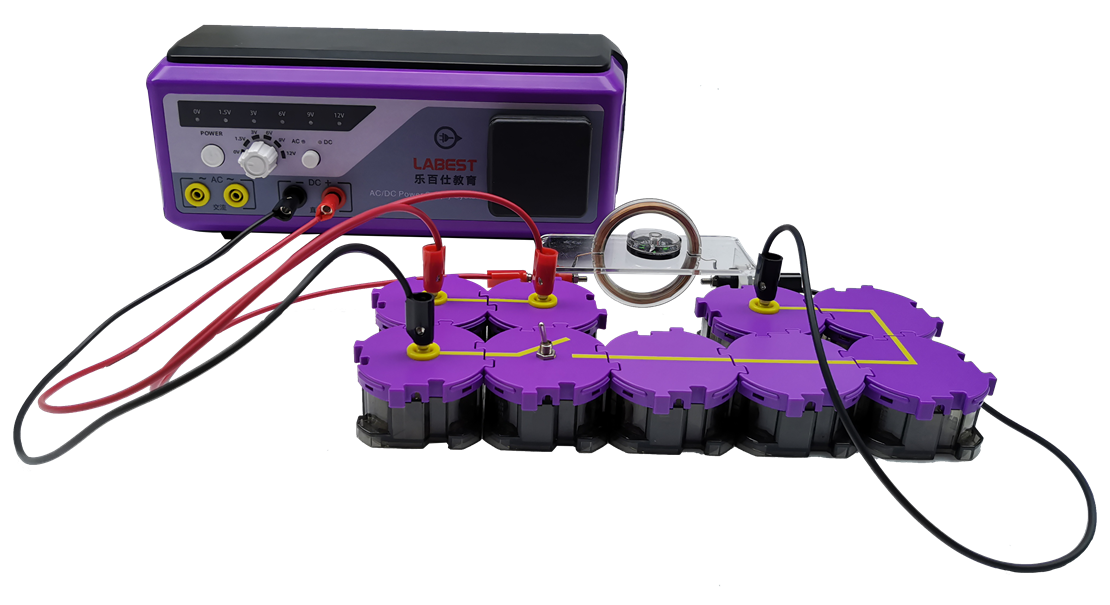

1、使用配件連接電路，并將小磁針平放入環形線圈中，如下圖所示完成連接。
2、打開電源，將電源調到0V，關閉開關，增大電壓至6V，并觀察磁針的運動情形，記錄1。
3、將電源正負方向?qū)φ{(diào)，并且重復步驟 2，記錄實驗現象。
實驗記錄
1、
2、
結果與討論
通電前先根據安培定則做出判斷，然后看一看測量結果是否跟你判斷一致？
