實驗目的

探究通過導體中的電流與電壓的關系。

實驗原理

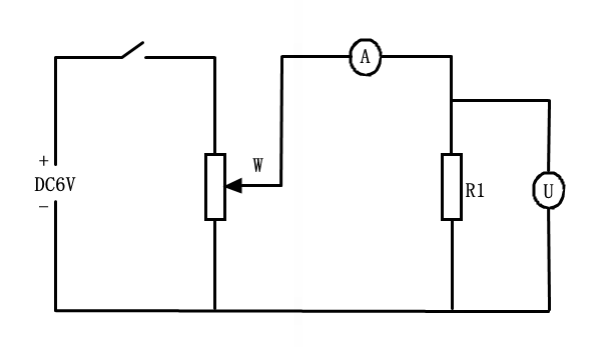

通過調節電路中的滑動變阻器的阻值，改變電路中導體的電壓，從而改變電路中導體的電流，探究通過導體中的電流與電壓的關系，電路圖如下

圖1實驗電路圖

歐姆定律實驗板、電流傳感器、電壓傳感器、滑動電阻器、紅黑香蕉導線、數據采集器、數據線、電池盒（或?qū)W生電源）、計算機和樂百仕數字化軟件等。

圖2 實驗裝置圖

1、按圖搭建實驗裝置，將滑動變阻器的滑片移動到阻值最大處。

2、打開樂百仕數字化軟件，點擊插入列，列名稱設為“R”,單位為Ω，表達式里輸入“U/I”（變量U和I），將電流和電壓傳感器調零，打開電源，點擊手動采集，滑動變阻器五分之一的地方，點擊記點，記錄一組數據，記錄五組數據。

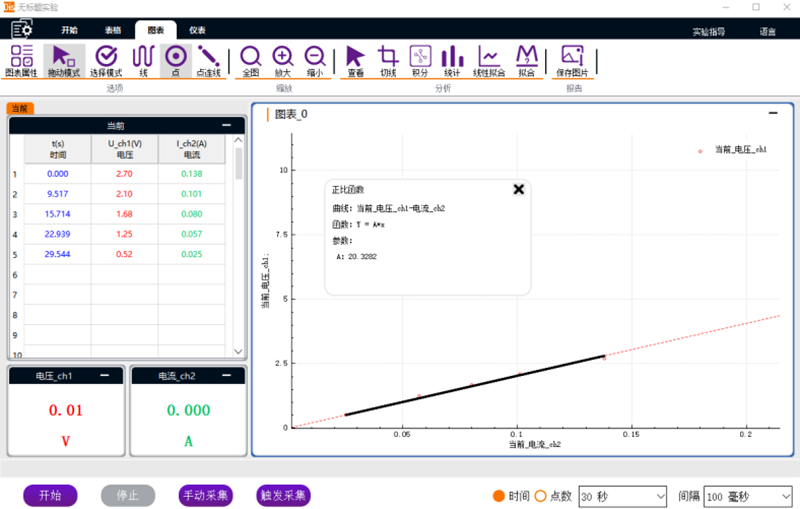

3、在圖表區右鍵選擇圖表屬性，設置Y軸數據列為“U”，X軸數據列為“I”，點擊確定，點擊擬合，選擇正比曲線，如下圖，通過實驗曲線得出通過導體的電流與導體兩端的電壓成正比。

圖3 實驗曲線圖
