探究通電螺線管外的磁場分布
初中物理
關鍵詞：
產品分類：
產品描述
實驗?zāi)康?/font>
探究通電螺線管外磁感應強度變化。
實驗原理
在通電螺線管周圍的磁場與條形磁鐵磁場相似，通過磁感應強度傳感器測量并驗證。
實驗器材
通電螺線管、磁感應強度傳感器、數據采集器、數據線、電池盒或?qū)W生電源、紅黑香蕉導線、計算機和樂百仕數字化軟件等。
實驗步驟
1、按圖搭建實驗裝置。
圖1 實驗裝置圖
2、用Type-C將磁感應強度傳感器與數據采集器連接，用USB轉方口線將數據采集器與計算機相連，打開樂百仕數字化軟件，點擊手動采集，將磁感應強度探頭放在通電螺線管1厘米處，點擊記點，圍繞通電螺線管外部每隔一段距離記錄一個數據。如下圖

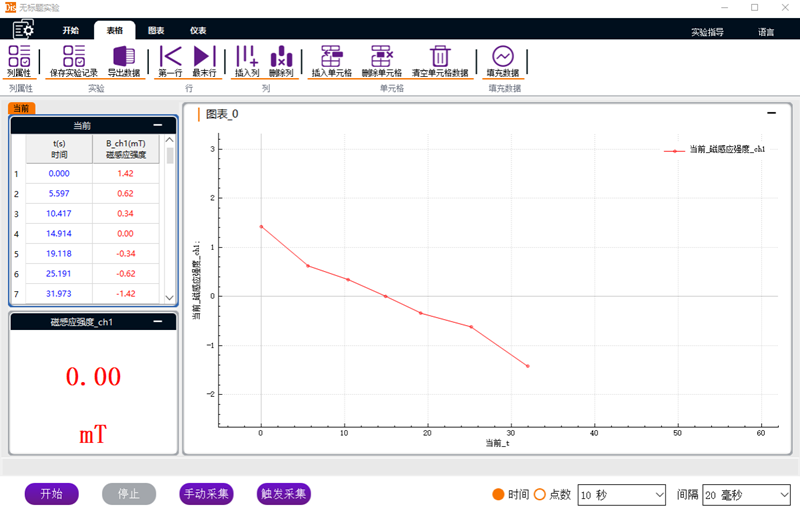

圖2 實驗數據圖
3、改變電流方向，手動采集數據如下圖。

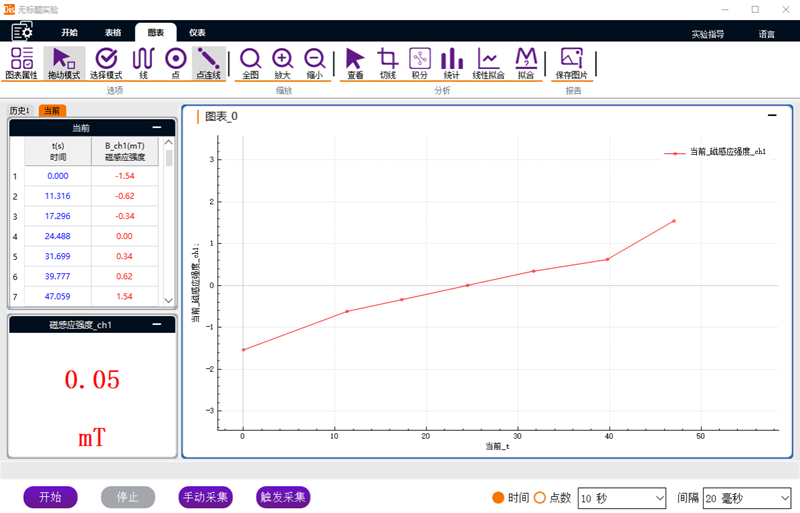

圖 3 實驗數據圖
4、由以上實驗過程得出通電螺線管外部的磁場與條形磁鐵的磁場相似，通電螺線管的磁極方向隨著環繞螺線管的電流改變而改變。
