產品描述
實驗?zāi)康?/font>
了解霍爾效應傳感器，知道霍爾傳感器的應用。
實驗原理
在勻強磁場中放置一個矩形截面的載流導體，當磁場方向與電流方向垂直時，導體在與磁場、電流方向都垂直的方向上出現了電勢差，把這個現象稱為霍爾效應。所產生的電壓稱為霍爾電勢差或霍爾電壓。

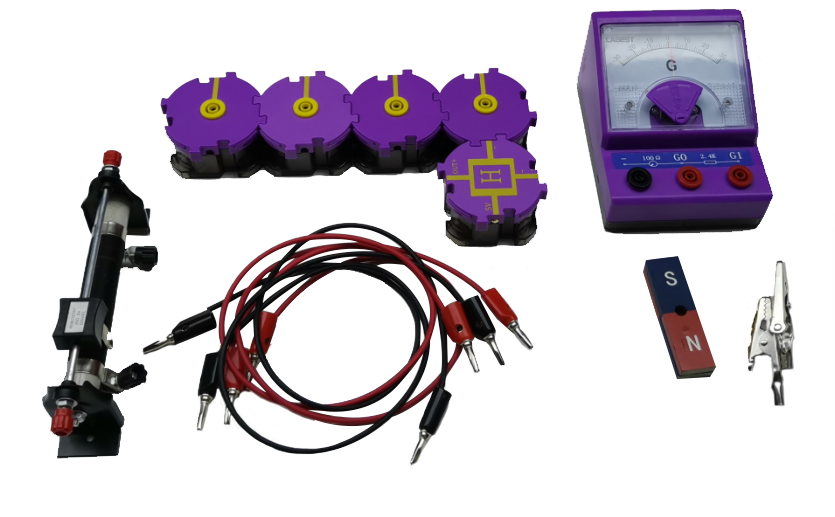

實驗器材
|
序號 |
實驗箱名稱 |
器材名稱 |
數量 |
備注 |
|
1 |
電磁感應與交流電 |
單端插座模塊 |
4 |
|
|
2 |
傳感器及應用 |
霍爾效應模塊 |
1 |
|
|
3 |
高中物理通用組合儀器箱 |
靈敏電流表 |
1 |
|
|
4 |
電磁感應與交流電 |
滑動變阻器50Ω |
1 |
|
|
5 |
電磁感應與交流電 |
紅黑導線 |
5 |
|
|
6 |
電磁感應與交流電 |
鱷魚夾 |
2 |
|
|
7 |
電磁感應與交流電 |
條形磁鐵 |
1 |
|
|
8 |
|
移動式多功能電源 |
1 |
|
操作要點
1、實驗中供電電壓為3V電壓。
2、注意霍爾元件電流不用超過10 mA。
實驗步驟
1、下圖所示材連接實驗器。
2、電源電壓調到0V，打開電源，關閉開關。磁鐵位置保持不變。電壓從0V調節到6伏，觀察G表變化，記錄1。
3、關閉電源，重置實驗步驟2，將磁鐵的方向改變，觀察記錄2。
4、關閉電源，重置實驗步驟2，保持電路中電流不變，移動磁鐵從遠到進，觀察G表變化，記錄3。
5、關閉電源，整理器材。
實驗記錄
1、N 極向下
2、N 極向上
3、磁鐵由遠到近
結果與討論
霍爾效應電壓與霍爾元件兩端施加的電壓、磁感應強度是否有關系？
