1、了解打點計時器的基本結構和工作原理。

2、正確使用打點計時器。

3、會根據紙帶上的點跡計算平均速度。理解用平均速度表示瞬時速度所采用的等效替代方法。

實驗原理

電磁打點計時器使用50Hz交流電，每隔0.02s打一個點。當小車運動時，打點計時器在與小車連接的紙帶上打下一系列點，紙帶上兩點之間的距離表示相應時間Δt內的位移Δs，利用公式 v= Δs/Δt 就可以計算出通過這段位移的平均速度。當Δt 很小，即Δt→0 時，就可以用平均速度替代經過該點或該時刻的瞬時速度。

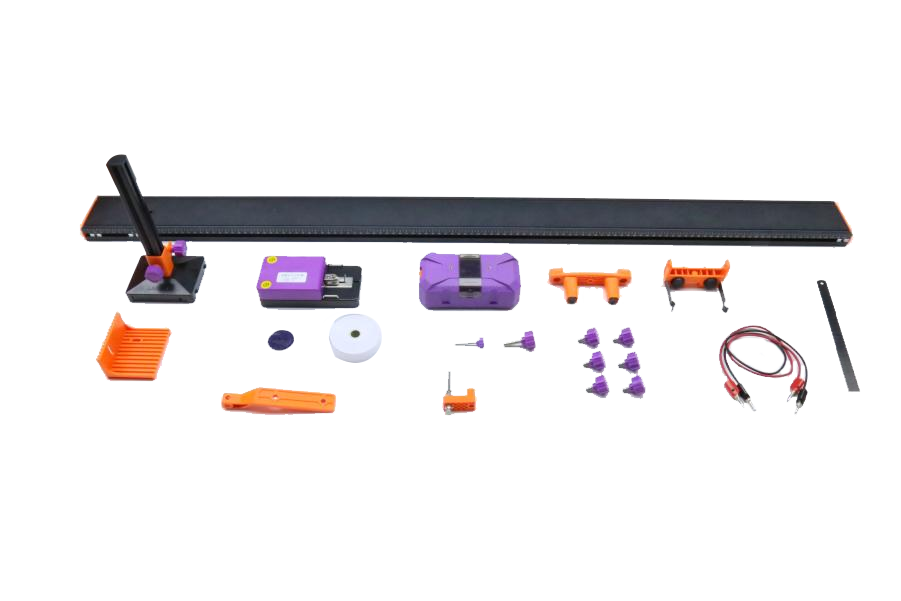

實驗器材

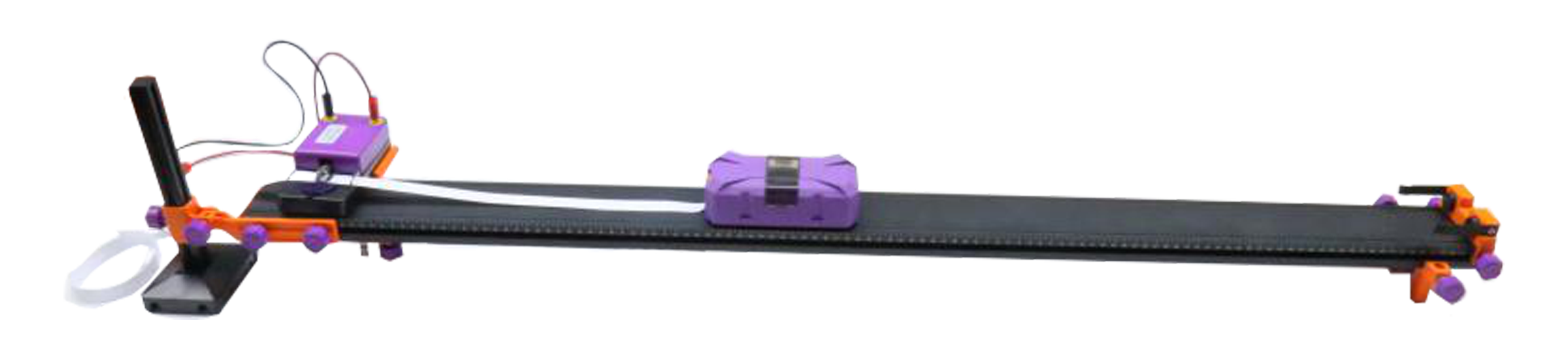

實驗裝置

實驗步驟

1、認識電磁打點計時器的基本結構，理解其工作原理。

打點計時器的工作原理是：如圖上所示，在線圈交變磁場和永久磁鐵磁場作用下，振片帶動振針上下振動，在運動的紙帶上打下一系列點，相鄰兩點之間的時間間隔均為0.02s。

2、練習使用打點計時器，測量平均速度。

（1）把打點計時器固定在軌道上，注意打點計時器紙帶限位孔與軌道縱軸對齊，使紙帶、小車?yán)€和定滑輪在一條直線上。

（2）安裝復寫紙：先將復寫紙調節片向外拉出，把復寫紙圓孔套在復寫紙定位銷上，然后再向里推進調節片。

（3）安裝紙帶：將紙帶穿過限位孔，從復寫紙下穿過壓紙框，從另一側限位孔穿出。

（4）啟動電源，等待1～2s 后用手水平拉動紙帶，紙帶上打出一系列點，隨后立即關閉電源。

（5）取下紙帶，從能夠看清楚的某個點開始，往后數出若干個點，如n 個點，計算出第一個點到第n 個點的運動時間Δt = 0.02（n-1）。

（6）用刻度尺量出第一個點到第n 個點的距離Δs，如圖1.1—3 所示。計算紙帶運動的平均速度v =Δs/Δt ，并填入實驗數據表一

實驗數據表一

（7）多次改變手拉動紙帶的快慢，重復步驟（3）～（6），測量紙帶運動的平均速度，填入實驗數據表一。

3、用打點計時器測量手拉紙帶的瞬時速度。

（1） 按實驗步驟2，用手水平拉動紙帶，獲得一張打過一系列點的紙帶。

（2） 根據紙帶上的點，每隔0.1 s（或更短時間）計算一次速度：先在紙帶上用數字0，1，2，…，5 標出這些計數點，測量包含這個點的一小段位移Δs 和對應時間Δt，并記錄在實驗數據表二。

實驗數據表二

（3）將實驗數據表二中算出的0，1，2，…，5 各點附近的平均速度v，看作打點計時器打下這些點時的瞬時速度，填入實驗數據表三。以點0 作為計時零點。

實驗數據表三

4、用v-t 圖像表示速度

把實驗數據表三中的v、t 數據，在v-t 直角坐標系中描點并用一條平滑的曲線“擬合”這些點，得到v-t 圖像。

結果與討論

電磁打點計時器是實驗室常用的計時裝置。紙帶上的點跡反映了物體運動的信息，因此對點跡進行處理就能獲得物體運動的位移、平均速度、瞬時速度以及加速度等主要物理量。
